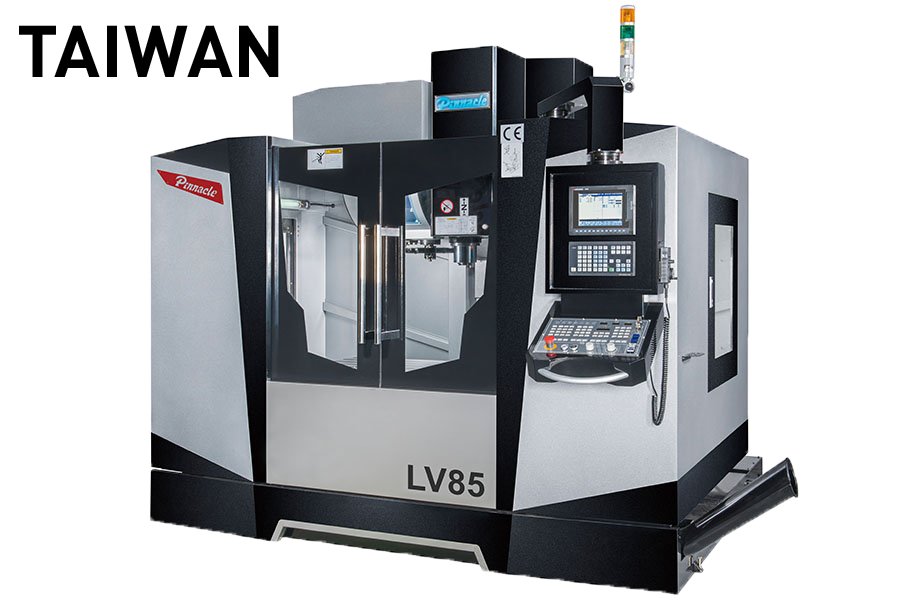

Centrum obróbcze cnc PINNACLE LV85 (prowadnice liniowe)

Opis produktu
Parametry produktu (Zobacz więcej)

Maszyny (centrum obróbcze cnc PINNACLE LV85) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.

Wysokie wartości posuwu do 36m/min oraz duże prędkości obrotowe do 15000obr/min umożliwiają prowadzenie wysokowydajnej obróbki. Dzięki szerokiemu zakresowi wyposażenie dodatkowego, maszyny znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii LV wynosi od 850mm do aż 1400mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.

Seria LV jest bliźniacza do serii SV, z tym, że maszyny LV wyposażone są w prowadnice liniowe.

Wyposażenie standardowe:

Przedmuch wrzeciona powietrzem
Przedmuch przedmiotu powietrzem
Spłukiwanie wiórów
Teleskopowe osłony prowadnic
Automatyczny układ smarowania
Lampa robocza
Sygnalizacja stanu maszyny
Układ chłodzenia
Pistolet na sprężone powietrze i chłodziwo
Pokrętło MPG
Chłodzenie szafy elektrycznej
Sztywne gwintowanie
Transporter wiórów
Instrukcja obsługi w języku polskim
Deklaracja zgodności CE

Wyposażenie opcjonalne (dodatkowo płatne):

System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, MITSUBISHI M70/ M720/ M730, HEIDENHAIN iTNC530/ TNC620
Typy magazynów narzędzi: karuzelowy, bębnowy, łańcuchowy
Chłodzenie przez wrzeciono
Zbiornik chłodziwa z filtrem papierowym
Stół uchylno-obrotowy (4/5 oś sterowana)
Stół obrotowy (4 oś sterowana)

Dane techniczne	Jednostka	Wartość
Powierzchnia stołu (długość)	[mm]	1000
Powierzchnia stołu (szerokość)	[mm]	510
Przesuw osi X	[mm]	850
Przesuw osi Y	[mm]	560
Przesuw osi Z	[mm]	560
Maks. obciążenie stołu	[kg]	600
Rowki teowe (szer. x rozstaw mm x°)	[-]	18 x 100 x 5
Odległość wrzeciona od stołu	[mm]	100-660
Stożek wrzeciona	[-]	ISO40
Prędkość wrzeciona (napęd bezpośredni)	[obr/min]	0 - 12000
Prędkość wrzeciona (napęd pasem zębatym)	[obr/min]	60 - 8000
Prędkość wrzeciona (napęd przekładnią zębatą)	[obr/min]	40-2000, bieg wysoki: 2001-8000
Serwomotor FANUC (ciągła/30min KW)	[-]	11/15 (β12/7000i)
Odległość od osi wrzeciona do powierzchni kolumny	[mm]	600
Moc silnika wrzeciona	[kW]	5,5 / 7,5
Posuw przyspieszony (X/Y/Z)	[m/min]	36 / 36 / 24
Posuw roboczy (X/Y/Z)	[mm/min]	10000
Moc serwomotorów posuwu FANUC	[kW]	β22/3000is 3.0 (α12i/3000i 3.0)
Typ magazynu narzędzi	[-]	karuzelowy/bębnowy/łańcuchowy
Pojemność magazynu narzędzi	[szt.]	24
Maks. średnica narzędzia	[mm]	90
Maks. długość narzędzia	[mm]	250
Maks. waga narzędzia	[kg]	8
Przyłącze elektryczne	[kVA]	20
Pojemność zbiornika chłodziwa	[l]	200
Ciśnienie sprężonego powietrza	[MPa]	6
Wymiary (DxSxW)	[mm]	2600x2230x2750
Waga	[kg]	5500
