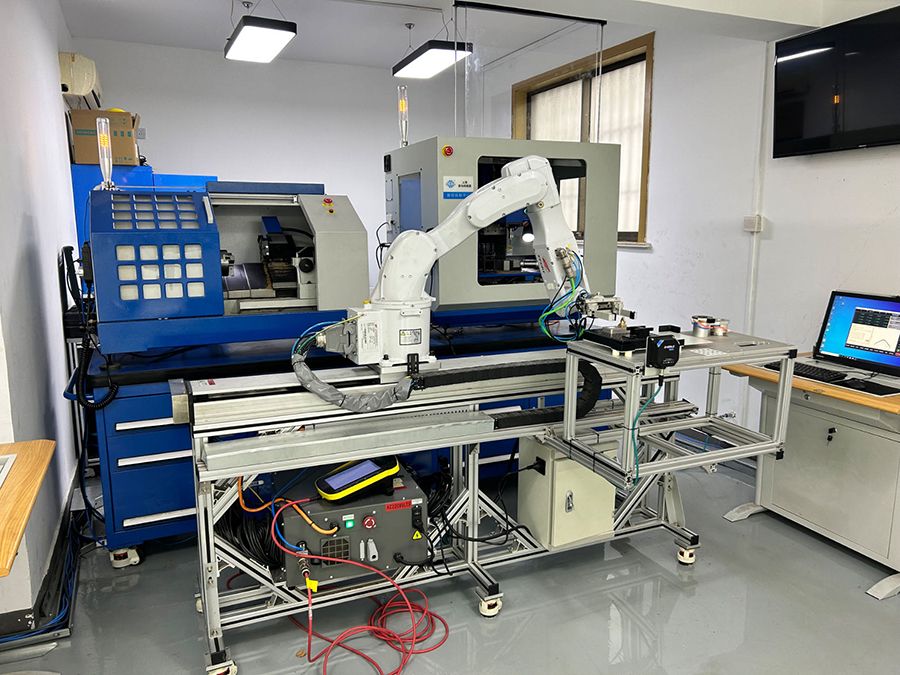

①Tokarka CNC SKOLAR i4S z drzwiami pneumatycznymi, uchwytem pneumatycznym i portem komunikacyjnym I/O.

② Biblioteka trójwymiarowa 20 stanowisk roboczych, w tym przyrządy do pozycjonowania przedmiotu obrabianego i sygnały wykrywania lokalizacji biblioteki.

③ Robot 6-osiowy z uchwytem pneumatycznym. (Polecana marka Effort)

④ Biblioteka uchwytów robota, w tym 2 zestawy uchwytó szybkiej wymiany.

⑤ Robot 7. osi o skoku 1,5 metra. Podstawą 7. osi jest rama ze stopu aluminium z 4 kołami u dołu. Szafa sterownicza robota i sprężarka powietrza są umieszczone u dołu, w tym komponenty sprężarki powietrza.

⑥ Centrum obróbcze CNC SKOLAR iX1 z drzwiami pneumatycznymi, imadłem pneumatycznym jednoosiowym i portem komunikacyjnym I/O.

⑦ Szafa sterownicza systemu, w tym 9-calowy interfejs interakcji człowiek-maszyna HMI, sterownik PLC 1200, przełącznik sieciowy i obwód sterujący.
