Frezarki dydaktyczne

Stanowisko edukacyjne TiCOR

342 300,00 zł netto
Brak oceny
Dodaj do ulubionych

12 miesięcy gwarancji

Kontakt z handlowcem:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

Centrum obróbcze CNC, tokarka cnc z 6-osiowym robotem z uchwytem pneumatycznym.

Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.

Ilość
Dodaj do koszyka

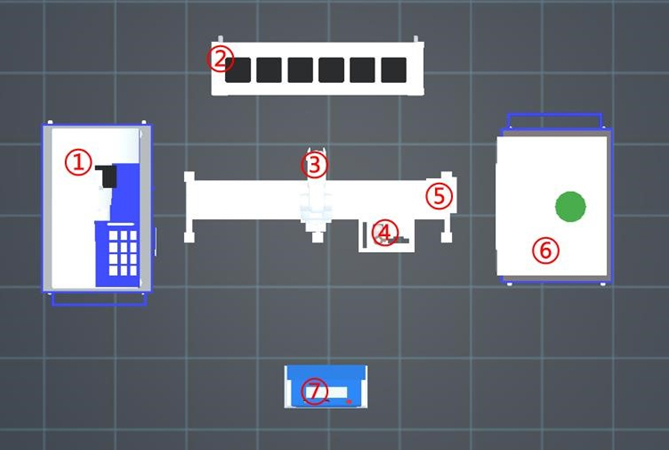

①Tokarka CNC SKOLAR i4S z drzwiami pneumatycznymi, uchwytem pneumatycznym i portem komunikacyjnym I/O.
② Biblioteka trójwymiarowa 20 stanowisk roboczych, w tym przyrządy do pozycjonowania przedmiotu obrabianego i sygnały wykrywania lokalizacji biblioteki.
③ Robot 6-osiowy z uchwytem pneumatycznym. (Polecana marka Effort)
④ Biblioteka uchwytów robota, w tym 2 zestawy uchwytów szybkiej wymiany.
⑤ Robot 7. osi o skoku 1,5 metra. Podstawą 7. osi jest rama ze stopu aluminium z 4 kołami u dołu. Szafa sterownicza robota i sprężarka powietrza są umieszczone u dołu, w tym komponenty sprężarki powietrza.
⑥ Centrum obróbcze CNC SKOLAR iX1 z drzwiami pneumatycznymi, imadłem pneumatycznym jednoosiowym i portem komunikacyjnym I/O.
⑦ Szafa sterownicza systemu, w tym 9-calowy interfejs interakcji człowiek-maszyna HMI, sterownik PLC 1200, przełącznik sieciowy i obwód sterujący.
Wiedza i umiejętności które mogą zostać osiągnięte:
Stacja robocza do załadunku i rozładunku obrabiarki TiCOR ma ruchome koła na dole modułu obrabiarki, modułu biblioteki trójwymiarowej i modułu robota. Port komunikacji I/O między obrabiarkami CNC a robotem jest zainstalowany na zewnątrz obudowy obrabiarki CNC, co umożliwia szybkie i wygodne rozdzielanie i łączenie stacji roboczej. Tokarka CNC, frezarka CNC, biblioteka trójwymiarowa, robot itp. komunikują się z szafą sterowniczą systemu za pośrednictwem interfejsów I/O i sieciowych. Logika działania stacji roboczej TiCOR jest programowana przez PLC. Poprzez powierzchnię interakcji człowiek-maszyna HMI każde pojedyncze urządzenie może pracować i działać jako całość.
  • Stanowisko robocze TiCOR umożliwia niezależne szkolenie i obsługę obrabiarki CNC i robota, a także programowanie obróbki obrabiarki CNC i programowanie sterowania robota.
  • Może realizować funkcje automatycznego załadunku i rozładunku oraz szkolenie programistyczne stanowiska roboczego.
  • Umożliwia naukę różnorodnej wiedzy związanej z kompleksowym załadunkiem i rozładunkiem tokarek i frezarek, takiej jak zrozumienie biblioteki pazurów, wymiana oryginalnego pazura, projekt pazura itp.
  • Umożliwia naukę wiedzy na temat komunikacji i wymiany informacji między obrabiarką CNC a robotem.
  • Może realizować szkolenie z różnych procesów produkcyjnych na stanowisku TiCOR.
  1. Załadunek, przetwarzanie i magazynowanie na tokarkach,
  2. Podawanie, przetwarzanie i magazynowanie frezarki,
  3. Podawanie, przetwarzanie i magazynowanie frezarki,
  4. Podawanie, przetwarzanie frezarki, przetwarzanie tokarki, magazynowanie
  • Może realizować naukę i szkolenie z programowania PLC i HMI.

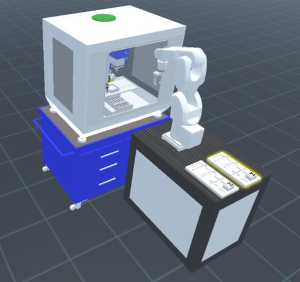

* Zdjęcie poglądowe maszyny, w rzeczywistości może się różnić detalami, bądź parametrami.
