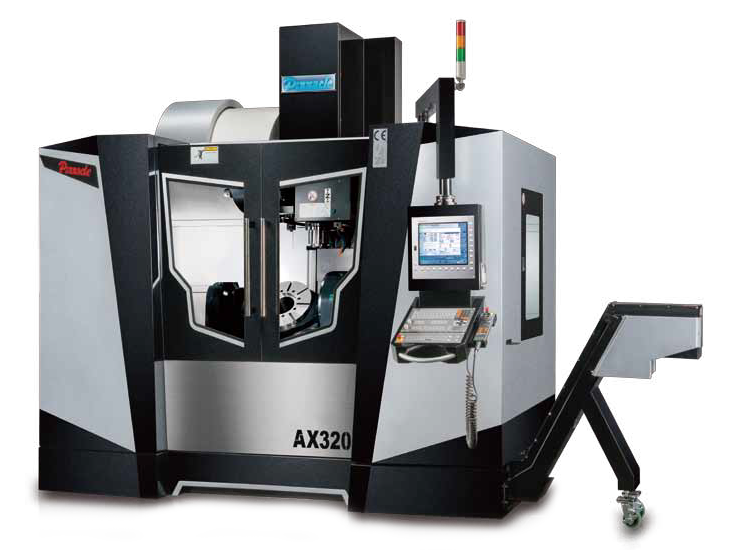

5-osiowe centrum obróbcze PINNACLE AX320 (ze stołem obrotowo-uchylnym)

Indywidualna wycena
Brak oceny
Dodaj do ulubionych

12 miesięcy gwarancji

Kontakt z handlowcem:
Edyta Skrzypek
E-mail: edyta.skrzypek@eurometal.com.pl
Telefon: 609504408

Centrum obróbcze PINNACLE AX320 jest 5-cio osiową maszyną ze stołem obrotowo-uchylnym. Korpus maszyny składa się z użebrowanych odlewu z żeliwa Meehanite. Wrzeciennik wyposażony jest w pneumatyczną przeciwwagę, która znacząco minimalizuje wibrację kolumny oraz samego wrzeciennika podczas dynamicznych zmian kierunku ruchu. 5-cio osiowa obróbka umożliwia wykonanie skomplikowanego kształtu w jednym zamocowaniu, co zwiększa dokładność oraz redukuje czas obróbki detalu.

Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.

Centrum obróbcze PINNACLE AX320 jest 5-cio osiową maszyną ze stołem obrotowo-uchylnym. Korpus maszyny składa się z użebrowanych odlewu z żeliwa Meehanite. Wrzeciennik wyposażony jest w pneumatyczną przeciwwagę, która znacząco minimalizuje wibrację kolumny oraz samego wrzeciennika podczas dynamicznych zmian kierunku ruchu. 5-cio osiowa obróbka umożliwia wykonanie skomplikowanego kształtu w jednym zamocowaniu, co zwiększa dokładność oraz redukuje czas obróbki detalu.
Prowadnice liniowe wałeczkowe oraz opcjonalne liniały pomiarowe umożliwiają uzyskanie dużej dynamiki ruchu osi oraz wysoką dokładność pozycjonowania.
W celu zwiększenia dokładności obróbki oraz płynności ruchu, wrzeciennik maszyny oraz śruby kulowe chłodzone są olejem.
Maszyny serii AX dostępne są z trzema wielkościami stołu roboczego ø320, ø400 oraz ø500mm. Centra obróbcze mogą być wyposażone w sterowania Heidenhain, Sinumerik lub Fagor. Jeśli wykonywany detal nie wymaga interpolacji 5-cio osiowej, możliwe jest zamówienie maszyny w wykonaniu 4+1 (4 osie interpolowane + 1 indeksowana), co w znaczącym stopniu obniży koszty zakupu.
Seria AX – 5-osiowe centra obróbcze ze stołem uchylno-obrotowym
  • Stożek wrzeciona ISO40
  • Zintegrowany stół uchylno-obrotowy – osie A i C
  • Przechył stołu  – oś A w zakresie -120° do +30°
  • Obrót stołu – oś C pracująca w zakresie pełnych 360°
  • Średnica stołu roboczego Ф320mm
  • Opcjonalne wrzeciona z napędem bezpośrednim 10000obr/min lub 12000obr/min
  • Opcjonalne elektrowrzeciono 15000obr/min
Główne cechy serii AX
  • Główne elementy konstrukcyjne wykonane są z wysokiej jakości odlewów z żeliwa Meehanite (FC-30)
  • Precyzyjne prowadnice liniowe klasy „P” wykorzystują rolki zamiast tradycyjnych kulek, co znacząco zwiększa ich sztywność i wytrzymałość na obciążenia
  • Przesuwy 30/30/24 m/min w osiach X/Y/Z
  • Wrzeciono posiada wysokoprecyzyjne łożyska klasy P4. Wrzeciono zapewnia szeroki zakres obróbki i dużą prędkość
  • Obieg chłodzenia oleju wrzeciona zapobiega rozszerzalności cieplnej i zapewnia optymalne warunki do obróbki skrawaniem
  • Przechył stołu  – oś A w zakresie -120° do +30°
  • Obrót stołu – oś C pracująca w zakresie pełnych 360°
  • Średnica stołu roboczego Ф320mm
  • Opcjonalne liniały pomiarowe HEIDENHAIN - podwójna pętla sprzężenia zwrotnego – zapewniają maksymalną precyzję przesuwu
  • Maszyny przeznaczone do pracy w przemyśle lotniczym, kosmicznym, medycznym, przy wszelkich wymagających maksymalnej dokładności detalach
  • Przechył i obrót stołu roboczego realizowany jest serwomotorami, poprzez przekładnie ślimakowe z kompensacją luzów. Dokładność pozycjonowania dla osi A/C wynosi odpowiednio 15”/10”, powtarzalność pozycjonowania natomiast 10”/5”

Wyposażenie standardowe:
  • przedmuch wrzeciona olejem
  • przedmuch detalu powietrzem
  • teleskopowe osłony prowadnic
  • zabudowana przestrzeń robocza
  • automatyczny układ centralnego smarowania
  • liniały pomiarowe w osi X/Y/Z
  • enkoder osi A/C
  • oświetlenie robocze
  • maszt sygnalizacyjny
  • układ chłodzenia
  • pistolet chłodziwa
  • pistolet sprężonego powietrza
  • pokrętło HR410
  • interfejs USB / RJ45
  • sterowanie Heidenhain TNC640
  • funkcja DCM, kinematic
  • wrzeciono chłodzone olejem
  • skrzynka narzędziowa
  • śrubowy wyrzutnik wiórów
  • bębnowy magazyn narzędzi 20szt.
  • śruby oraz podkładki poziomujące
  • instrukcji obsługi w języku polskim
  • deklaracja zgodności CE
Wyposażenie dodatkowe:
  • chłodzenie przez wrzeciono
  • sonda narzędzia
  • sonda detalu

Dane techniczne Jednostka Wartość
Powierzchnia stołu (długość) [mm] 320
Powierzchnia stołu (szerokość) [mm] 320
Przesuw osi X [mm] 660
Przesuw osi Y [mm] 610
Przesuw osi Z [mm] 610
Maks. obciążenie stołu (0°/90°) [kg] 0 - 150
Maks. obciążenie stołu [kg] 150
Maks. rozmiar detalu [mm] 420x300
Średnica otworu w stole roboczym [mm] 50
Rowki teowe (szer. x rozstaw mm x°) [-] 12x90°
Odległość wrzeciona od stołu [mm] 50-605
Obrót osi A [°] 150 (-120 +30)
Obrót osi C [°] 360
Stożek wrzeciona [-] SK40
Prędkość wrzeciona [obr/min] 0 - 10000
Prędkość wrzeciona (napęd bezpośredni) [obr/min] 0 - 12000
Prędkość wrzeciona (elektrowrzeciono) [obr/min] 0 - 15000
Serwomotor FANUC (ciągła/30min KW) [-] 9/12
Posuw przyspieszony (X/Y/Z) [m/min] 30/30/24
Posuw roboczy (X/Y/Z) [mm/min] 10000
Posuw roboczy (A/C) [obr/min] 5,5/11,5
Typ magazynu narzędzi [-] bębnowy/łańcuchowy
Pojemność magazynu narzędzi [szt.] 24/32/40
Maks. średnica narzędzia [mm] 90/76
Maks. długość narzędzia [mm] 300
Maks. waga narzędzia [kg] 8
Przyłącze elektryczne [kVA] 40
Pojemność zbiornika chłodziwa [l] 300
Wymiary (DxSxW) [mm] 2660x2230x2900
Waga [kg] 6500
