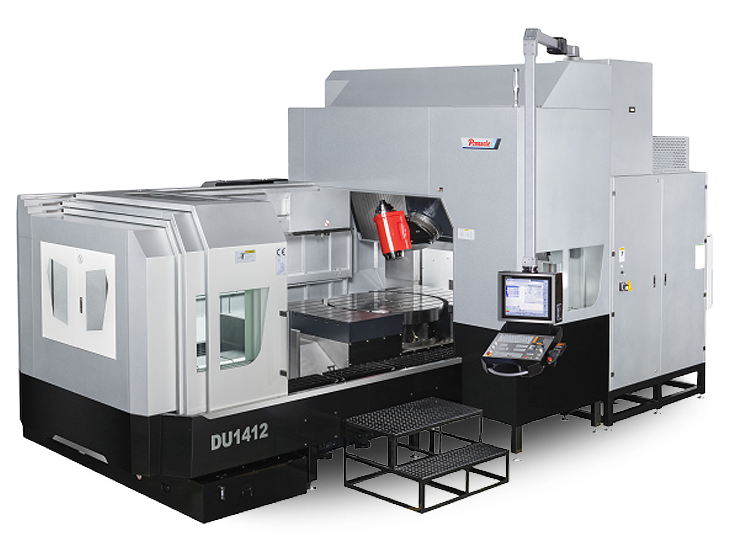

5-osiowe centrum obróbcze PINNACLE DU1412
Indywidualna wycena
Brak oceny
5-osiowe centrum obróbcze PINNACLE DU1412 umożliwia zarówno ciężką obróbkę frezerską jak i wykonywanie operacji tokarskich. Seria Pinnacle DU została zaprojektowana z myślą o zapewnieniu wysokowydajnej i dokładnej obróbki złożonych elementów przy użyciu tylko jednego ustawienia elementu. Oznacza to skrócony czas ustawiania i zwiększoną dokładność maszyny.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
5-osiowe centrum obróbcze PINNACLE DU1412 umożliwia zarówno ciężką obróbkę frezerską jak i wykonywanie operacji tokarskich. Seria Pinnacle DU została zaprojektowana z myślą o zapewnieniu wysokowydajnej i dokładnej obróbki złożonych elementów przy użyciu tylko jednego ustawienia elementu. Oznacza to skrócony czas ustawiania i zwiększoną dokładność maszyny.
Główne cechy maszyny:
- Ruchoma konstrukcja belkowa
- Głowica wrzeciona obracana o 45° zapewnia wysoką precyzję obróbki 5-osiowej
- Szybkoobrotowe wrzeciono 15000 obr./min
- Stół obrotowy wspierany przez system łożysk hydrostatycznych w celu zmniejszenia wibracji oraz zwiększenia płynności obrotu i dokładności obróbki
- Osie A i C wyposażone w enkoder obrotowy zapewniający dokładność orientacji
- Napęd bezpośredni na oś A oraz C
- Liniały pomiarowe w 3 osiach
- Oprogramowanie anty-kolizyjne DCM w standardzie
- Całkowicie zamknięta przestrzeń obróbcza
- Możliwe toczenie dzięki zastosowaniu unikalnego sposobu mocowania sprzęgła na końcu wrzeciona
Wysoka sztywność i wysoka precyzja konstrukcji w serii DU
- Wytrzymała konstrukcja gwarantuje doskonałą sztywność i stabilność
- Wysokiej jakości żeliwo Meehanite (FC30)
- Belka może poruszać się w płaszczyźnie pionowej dzięki zastosowaniu śrub kulowych rozmieszczonych symetrycznie po jej obydwu stronach
- Oś Z jest wyposażona w dwa liniały pomiarowe, aby zapewnić synchronizację obydwu śrub kulowych
- Ruch w osi Z jest równoważony przez dwa cylindry hydrauliczne w połączeniu z mechanizmem łańcuchowym, aby zmniejszyć koszty układu hydraulicznego i zużycie energii
- Prowadnice liniowe rolkowe o dużej wytrzymałości w 3 osiach
OBROTOWA GŁOWICA WRZECIONA 45°
5-osiowe centrum obróbcze PINNACLE DU1412 posiada obrotową głowicę wrzeciona 45°. Dzięki napędowi bezpośredniemu możliwe jest osiągnięcie wysokiej prędkości obrotowej, wysokiego przyspieszenia/hamowania oraz optymalną dynamikę odpowiedzi, która przyczynia się do zwiększenia wydajności obróbki.
STÓŁ OBROTOWY WSPARTY NA SYSTEMIE ŁOŻYSK HYDROSTATYCZNYCH
- Stół obrotowy (oś C) jest zintegrowany ze stołem prostokątnym z rowkami teowymi, dzięki czemu może pomieścić większe elementy
- Stół obrotowy wsparty jest na hydrostatycznym układzie łożyskowym, pozwalającym na osiągnięcie dużych prędkości obrotowych do 600 obr./min, z funkcją toczenia
- Oś C jest bezpośrednio napędzana przez silnik o wysokiej sztywności z minimalną dokładnością indeksowania 0,001°
Wyposażenie standardowe:
- Sterownik Heidenhain TNC640
- Pokrętło HR510
- Oprogramowanie kinematyczne
- Oprogramowanie antykolizyjne DCM
- 30-pozycyjny bębnowy magazyn narzędzi
- Wrzeciono stabilizowane termicznie dzięki obiegowi oleju
- Chłodzenie powietrzem przez narzędzie
- Śruby kulowe posuwu w 3 osiach chłodzone poprzez wewnętrzne kanaliki
- Pełna osłona przestrzeni obróbczej
- Liniały pomiarowe w 3 osiach
- Enkoder obrotowy osi A
- Enkoder obrotowy osi C
- Przenośnik wiórów typu ślimakowego
- Przenośnik wiórów typu łańcuchowego
- Hydrauliczny system przeciwwagi na osi Z
- Klimatyzowana szafka elektryczna
- Automatyczny system smarowania
- Układ chłodzenia
- Pistolet sprężonego powietrza
- Pistolet chłodziwa
- Lampa robocza
- Lampka stanu pracy
- Zestaw narzędzi obsługowych
- Śruby i stopy poziomujące
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 2200 |
| Powierzchnia stołu (szerokość) | [mm] | 1200 |
| Przesuw osi X | [mm] | 2200 |
| Przesuw osi Y | [mm] | 1400 |
| Przesuw osi Z | [mm] | 900 |
| Maks. obciążenie stołu | [kg] | 5000 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 22x150x7 |
| Stożek wrzeciona | [-] | HSK T63 |
| Prędkość wrzeciona | [obr/min] | 0 - 15000 |
| Odległość od osi wrzeciona do powierzchni kolumny | [mm] | 1000 |
| Moc silnika wrzeciona | [kW] | 19/23 |
| Pochył głowicy elektrowrzeciona | [°] | -30~+180 |
| Prędkość obrotu głowicy | [obr/min] | 50 |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 20/20/20 |
| Posuw roboczy (X/Y/Z) | [mm/min] | 10000 |
| Typ magazynu narzędzi | [-] | bębnowy |
| Pojemność magazynu narzędzi | [szt.] | 30(60)/40(80) |
| Maks. średnica narzędzia | [mm] | 75/150 |
| Maks. długość narzędzia | [mm] | 300 |
| Maks. waga narzędzia | [kg] | 8 |
| Typ stołu obrotowego | [-] | wbudowany |
| Średnica stołu obrotowego | [mm] | 1200 |
| Średnica otworu w stole obrotowym | [mm] | 50H7 |
| Prędkość obrotu stołu obrotowego | [obr/min] | 600 |
| Maks. obciążenie stołu obrotowego | [kg] | 3000 |
| Odległość wrzeciona od stołu (głowica pionowo) | [mm] | 150 - 1050 |
| Odległość wrzeciona od stołu (głowica poziomo) | [mm] | 150 - 950 |
| Rozdzielczość indeksowania stołu | [-] | 0.001 |
| Dokładność pozycjonowania osi A/C | [art-sec] | 0.005, 10"/10" |
| Dokładność re-pozycjonowania osi A/C | [art-sec] | 0.003, 8"/4" |
