Centra obróbcze CNC

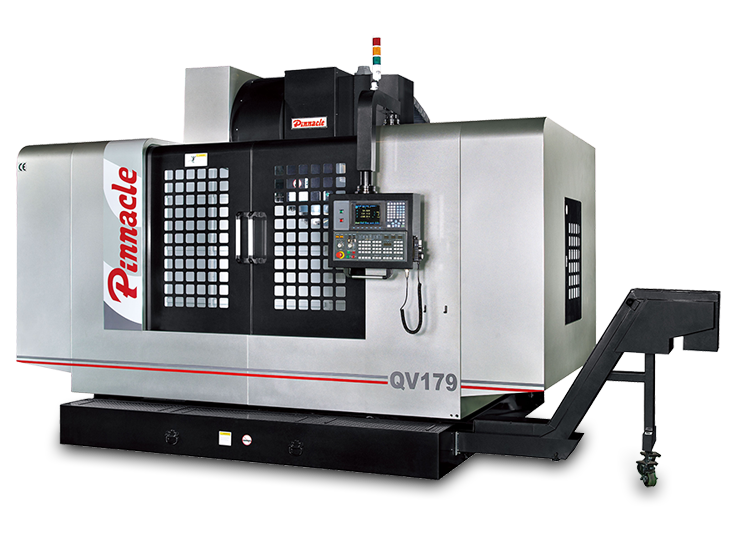

Centrum obróbcze PINNACLE QV179 - prowadnice ślizgowe (4 szt. w osi Y)
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Kontakt z handlowcem:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Maszyny (Centrum obróbcze PINNACLE QV179 - prowadnice ślizgowe (4 szt. w osi Y) serii QV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. W celu zapewnienia jeszcze większej sztywności oraz obciążenia stołu maszyny QV wyposażone są w 4 prowadnice w osi Y. Pionowe centra obróbcze serii QV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Maszyny (Centrum obróbcze PINNACLE QV179 - prowadnice ślizgowe (4 szt. w osi Y) serii QV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. W celu zapewnienia jeszcze większej sztywności oraz obciążenia stołu maszyny QV wyposażone są w 4 prowadnice w osi Y. Pionowe centra obróbcze serii QV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Maszyny mogą zostać wyposażone w przekładnie zębate renomowanej niemieckiej marki ZF. Dzięki szerokiemu zakresowi wyposażenia dodatkowego, urządzenia znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii QV wynosi od 1140mm do aż 2200mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.
Wyposażenie standardowe:
- Przedmuch wrzeciona powietrzem
- Przedmuch przedmiotu powietrzem
- Spłukiwanie wiórów
- Teleskopowe osłony prowadnic
- Automatyczny układ smarowania
- Lampa robocza
- Sygnalizacja stanu maszyny
- Układ chłodzenia
- Pistolet na sprężone powietrze i chłodziwo
- Pokrętło MPG
- Chłodzenie szafy elektrycznej
- Sztywne gwintowanie
- Transporter wiórów
- Instrukcja obsługi w języku polskim
- Deklaracja zgodności CE
Wyposażenie dodatkowe:
- System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, MITSUBISHI M70/ M720/ M730, HEIDENHAIN iTNC530/ TNC620
- Typy magazynów narzędzi: Karuzelowy, Bębnowy, Łańcuchowy
- Chłodzenie przez wrzeciono
- Zbiornik chłodziwa z filtrem papierowym
- Stół uchylno-obrotowy (4/5 oś sterowana)
- Stół obrotowy (4 oś sterowana)
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 2000 |
| Powierzchnia stołu (szerokość) | [mm] | 850 |
| Przesuw osi X | [mm] | 1700 |
| Przesuw osi Y | [mm] | 900 |
| Przesuw osi Z | [mm] | 850 |
| Maks. obciążenie stołu | [kg] | 2500 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 18 x 150 x 5 |
| Odległość wrzeciona od stołu | [mm] | 150 ~ 1000 |
| Stożek wrzeciona | [-] | ISO40 |
| Prędkość wrzeciona | [obr/min] | 0 - 12000 |
| Prędkość wrzeciona (napęd bezpośredni) | [obr/min] | 0 - 15000 |
| Prędkość wrzeciona (napęd pasem zębatym) | [obr/min] | 40 - 8000 |
| Prędkość wrzeciona (napęd przekładnią zębatą) | [obr/min] | bieg niski: 40 ~ 2000, bieg wysoki: 2001-8000 |
| Serwomotor FANUC (ciągła/30min KW) | [-] | 15 / 18.5 |
| Odległość od osi wrzeciona do powierzchni kolumny | [mm] | 950 |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 16 / 16 / 12 |
| Posuw roboczy (X/Y/Z) | [mm/min] | 8000 |
| Moc serwomotorów posuwu FANUC | [kW] | α30/3000i (7.0) |
| Typ magazynu narzędzi | [-] | karuzelowy/łańcuchowy |
| Pojemność magazynu narzędzi | [szt.] | 24 |
| Maks. średnica narzędzia | [mm] | 90 |
| Maks. długość narzędzia | [mm] | 250 |
| Maks. waga narzędzia | [kg] | 8 |
| Przyłącze elektryczne | [kVA] | 40 |
| Pojemność zbiornika chłodziwa | [l] | 700 |
| Ciśnienie sprężonego powietrza | [MPa] | 6 |
| Wymiary (DxSxW) | [mm] | 3200 x 4450 x 2900 |
| Waga | [kg] | 15000 |
