Centra obróbcze CNC

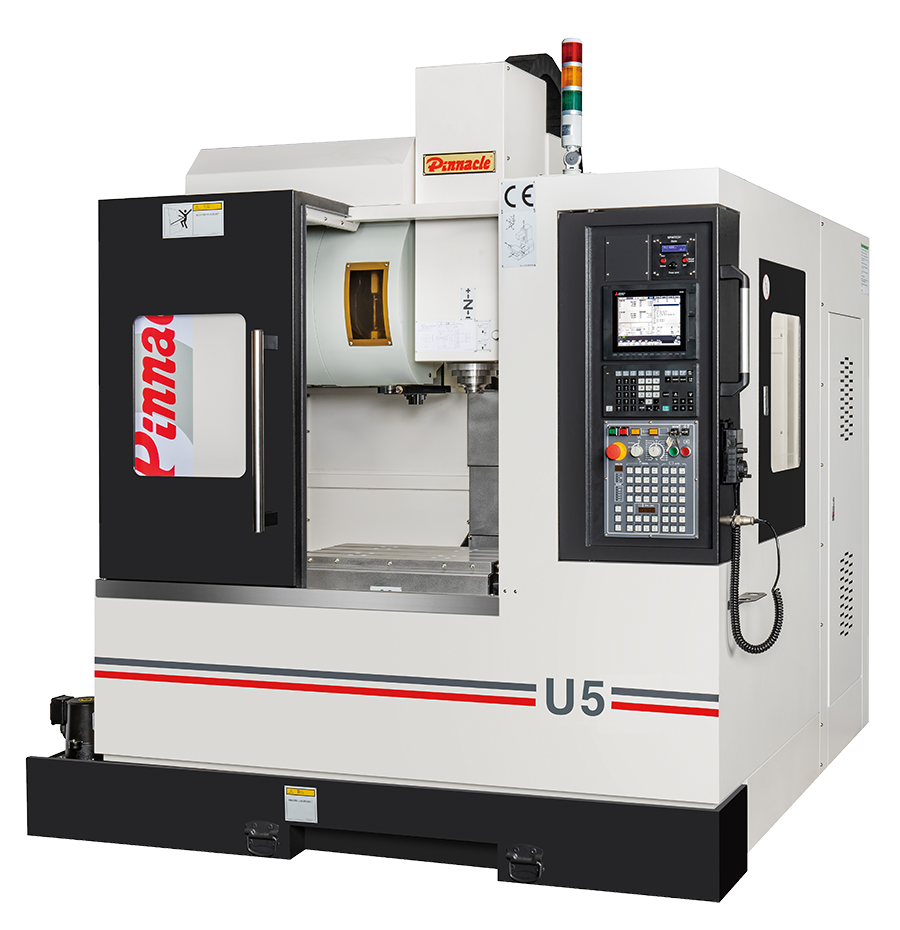

Centrum obróbcze PINNACLE U5 Ultrasonic

540 800,00 zł netto
Brak oceny
Dodaj do ulubionych

12 miesięcy gwarancji

Kontakt z handlowcem:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

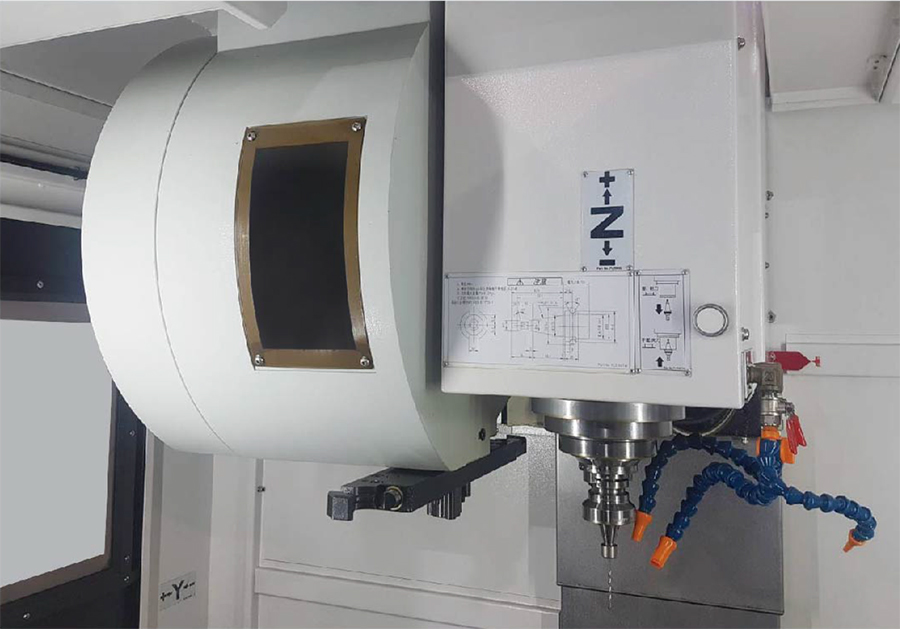

Centrum obróbcze PINNACLE U5 Ultrasonic wyposażone w ultradźwiękowe wrzeciono dla zapewnienia doskonałej jakości podczas obróbki z dużą prędkością.

Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.

Wysoce sztywna konstrukcja.
Centrum obróbcze PINNACLE U5 Ultrasonic wyposażone w ultradźwiękowe wrzeciono dla zapewnienia doskonałej jakości podczas obróbki z dużą prędkością.
  • Wszystkie elementy konstrukcyjne są wytwarzane z wysokiej jakości żeliwa meeitowego (FC30) i hartowane do twardości ponad HB190, a następnie odpuszczane w celu zmniejszenia naprężeń wewnętrznych.
  • Trzy osie są wyposażone w drogi liniowe klasy P o wysokiej precyzji z dużymi blokami.
  • Szerokość tulei: 30 mm.
  • Układ wydechowy montowany z tyłu dla oszczędności miejsca.
  • Precyzyjne śruby kulowe klasy C3 na trzech osiach.
  • Średnica śruby kulowej: 32 mm.
  • Wydajny napęd serwomotorów AC o wysokiej wydajności umożliwia 48 m / min prędkości szybkiego posuwu. Płynny ruch w połączeniu z mocnym napędem zapewniającym dokładne wykończenie obrabianej powierzchni.
Funkcje maszyny:
  • Frezowanie
  • Wiercenie
  • Rozwiercanie
  • Gwintowanie

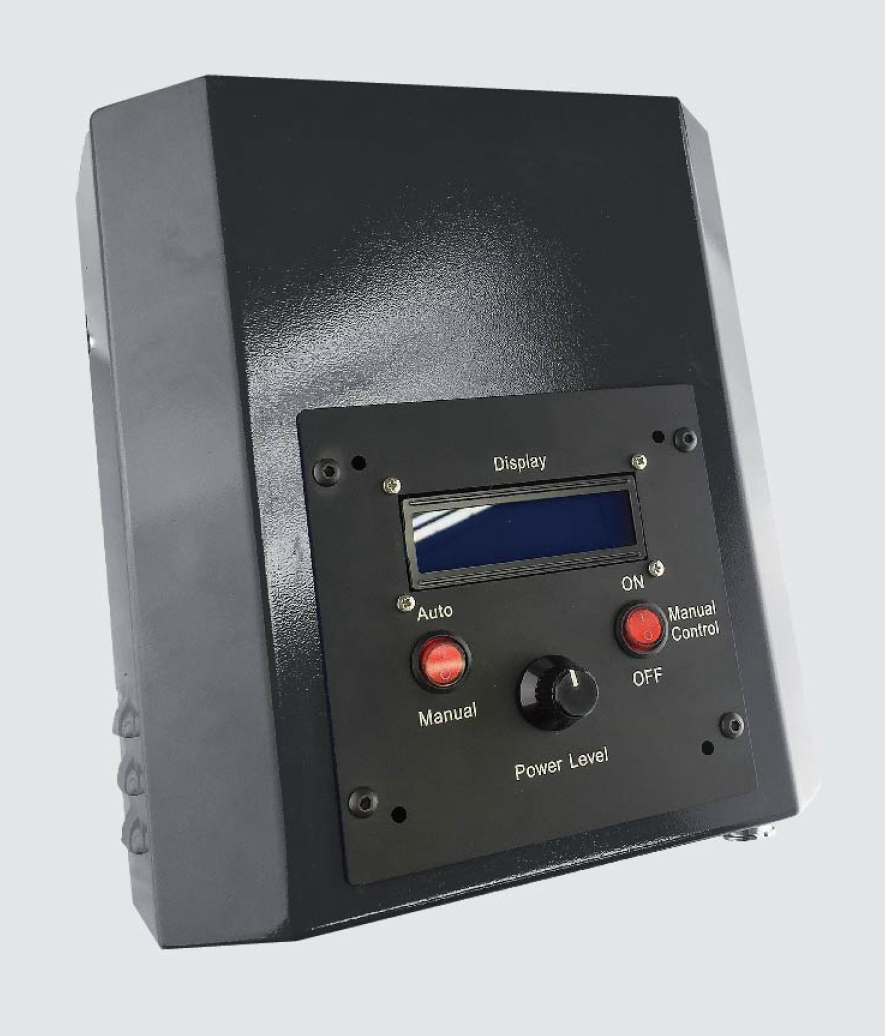

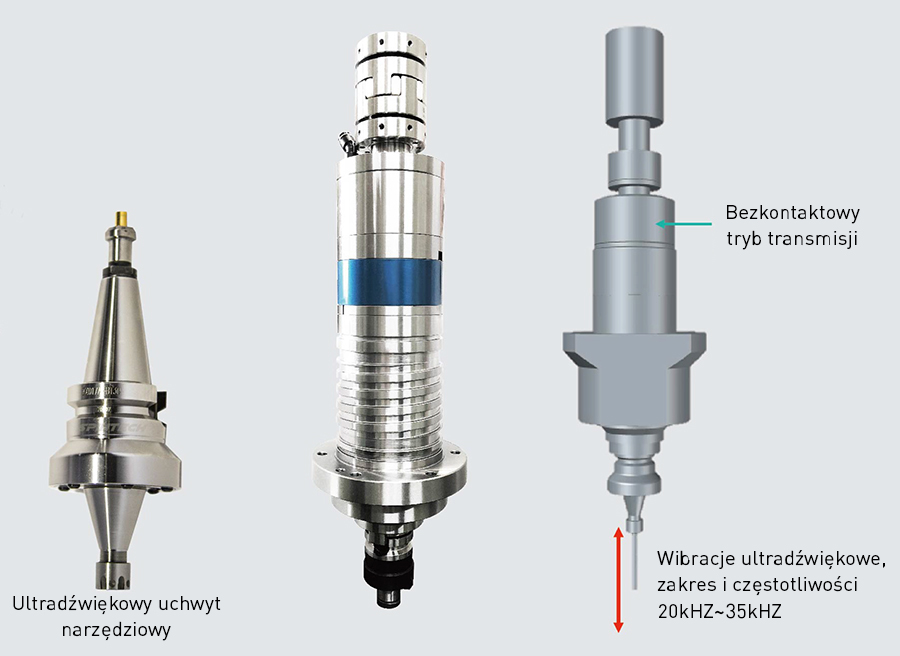

  • MODUŁ WRZECIONA ULTRADŹWIĘKOWEGO
  • Wibracje o wysokiej częstotliwości, wysoka precyzja
Wyróżniające się cechy:
  • Bezdotykowy (bezprzewodowy) transfer energii elektrycznej. Wysokowydajny transfer energii elektrycznej
  • Zakres częstotliwości drgań narzędzia osiowego: 20-35 KHz
  • Zakres amplitudy 1-14 µm
  • Dokładność narzędzia może osiągnąć do 5 µm

Wyposażenie standardowe:

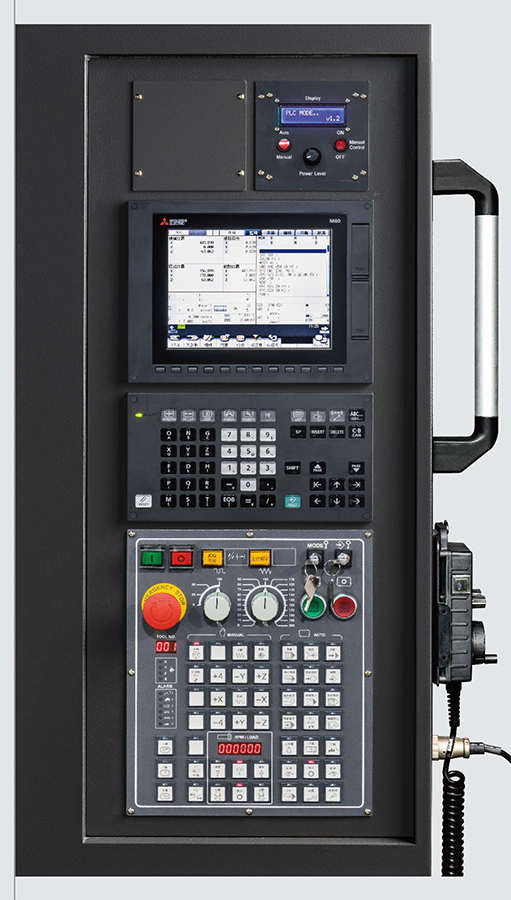

  • Sterowanie Mitsubishi M80
  • Wrzeciono BT, 24000 obr/min
  • Przedmuch wrzeciona powietrzem
  • System spłukiwania wiórów
  • 20-pozycyjny magazyn karuzelowy

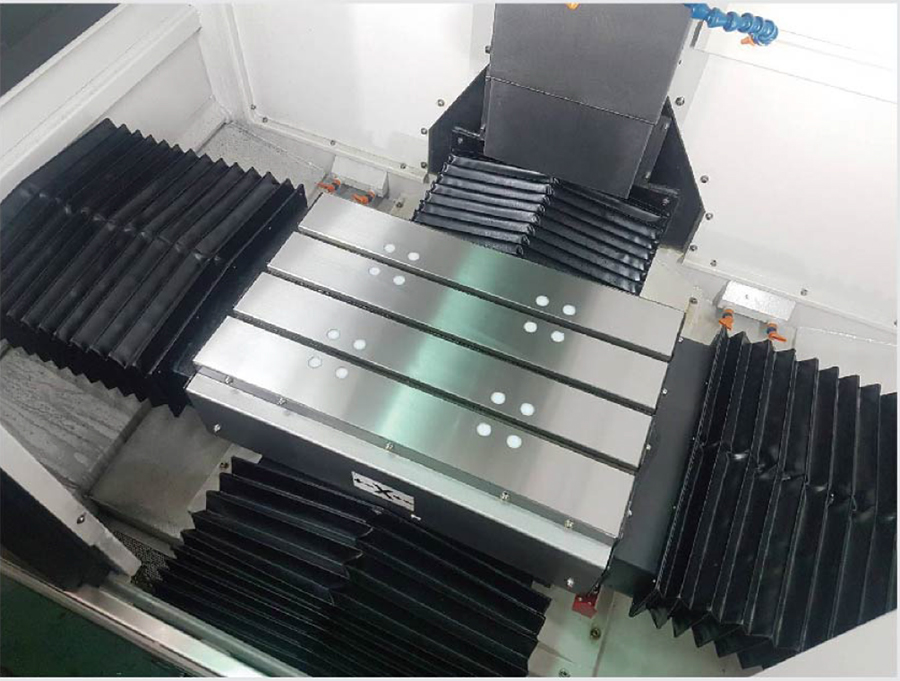

  • Teleskopowe osłony prowadnic
  • Pełna osłona przestrzeni roboczej
  • System centralnego smarowania
  • Przedmuch detalu powietrzem
  • Pokrętło MPG
  • Chłodzenie szafy elektrycznej
  • Maszt sygnalizacyjny
  • Pistolet chłodziwa i sprężonego powietrza
  • Port RS232
  • System chłodzenia
  • Port USB
  • Zestaw narzędzi obsługowych
  • Deklaracja CE
  • Instrukcja obsługi w języku polskim

Dane techniczne Jednostka Wartość
Powierzchnia stołu (długość) [mm] 660
Powierzchnia stołu (szerokość) [mm] 110
Przesuw osi X [mm] 510
Przesuw osi Y [mm] 410
Przesuw osi Z [mm] 510
Maks. obciążenie stołu [kg] 200
Rowki teowe (szer. x rozstaw mm x°) [-] 14x125x3
Odległość wrzeciona od stołu [mm] 100-610
Stożek wrzeciona [-] BT30
Prędkość wrzeciona [obr/min] 0 - 24000
Odległość od osi wrzeciona do powierzchni kolumny [mm] 462
Moc silnika wrzeciona [kW] 3,7/5,5
Posuw przyspieszony (X/Y/Z) [m/min] 48/48/48
Moc serwomotorów posuwu FANUC [kW] 1,5/1,5/2,0
Typ magazynu narzędzi [-] karuzelowy
Pojemność magazynu narzędzi [szt.] 20
Maks. średnica narzędzia [mm] 75
Maks. długość narzędzia [mm] 150
Maks. waga narzędzia [kg] 4
Przyłącze elektryczne [kVA] 15
Pojemność zbiornika chłodziwa [l] 150
Wymiary (DxSxW) [mm] 1900x2200x2400
Waga [kg] 3600
