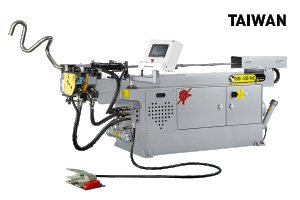

Giętarka do rur CNC SOCO SB-76x5B-1S (2S)

Indywidualna wycena
Brak oceny
Dodaj do ulubionych

12 miesięcy gwarancji

Kontakt z handlowcem:
Edyta Skrzypek
E-mail: edyta.skrzypek@eurometal.com.pl
Telefon: 609504408

Giętarki hydrauliczne SOCO serii 5B wyposażone w sterowanie CNC oraz napędy serwomotorami dla 5 osi. Obsługa jest prosta i intuicyjna, dokładność gięcia natomiast na bardzo wysokim poziomie. Giętarki te znajdują szerokie zastosowanie w przemyśle motoryzacyjnym czy stoczniowym.

Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.

Giętarki hydrauliczne SOCO serii 5B wyposażone w sterowanie CNC oraz napędy serwomotorami dla 5 osi. Obsługa jest prosta i intuicyjna, dokładność gięcia natomiast na bardzo wysokim poziomie. Giętarki te znajdują szerokie zastosowanie w przemyśle motoryzacyjnym czy stoczniowym.
Seria 5B to urządzenia z 5 osiami sterowanymi CNC z jednym lub dwoma stosami matryc. W przypadku maszyny z 2 poziomami matryc, zmiana matrycy realizowana jest poprzez podniesienie wózka rury, mocowania trzpienia i samej rury. W maszynach serii A, V, MR i MRV realizowane jest to poprzez zmianę wysokości głowicy gnącej opartej na prowadnicach i poruszanej serwomotorami.
Główne cechy urządzenia:
  • Sterownik CNC wraz z ekranem dotykowym
  • 5 indywidualnie programowalnych osi (posuw – Y, obrót – B, gięcie – C, ruchy w płaszczyźnie poziomej – X1 i X2, wspomaganie matrycy dociskowej – V1)
  • Możliwość zaprogramowania dwóch prędkości wycofania trzpienia
  • Indywidualnie dobierane ciśnienie wspomagania matrycy dociskowej do każdego zestawu narzędzi
  • Wprowadzanie danych w układzie YBC oraz XYZ
  • Możliwość konwersji danych z układu XYZ do YBC
  • Posuw i obrót realizowane za pomocą serwomotorów – rozwiązanie to cechuje się wysoką niezawodnością, precyzją i wydajnością
  • Hydrauliczne ramię gnące wyposażone w dodatkowy siłownik wspomagający proces gięcia
  • Układ elektryczny wyposażony w układ chłodzenia
  • Układ automatycznego smarowania trzpienia zwiększający jego żywotność oraz jakość i dokładność gięcia
  • Automatyczna kompensacja sprężystości materiału
  • Podtrzymka matrycy wygładzającej
  • Funkcja programowania wycofania trzpienia
  • Pulpit sterowniczy umieszczony na ruchomej podstawie, umożliwiający najkorzystniejsze ustawienie dla operatora

Główne cechy sterowania:
  • System operacyjny pracujący pod Windows
  • Serwomotory Mitsubishi realizujące posuw i obrót rury
  • Możliwość zapisania programów na dysku twardym lub FDD
  • Możliwość przechowywania 30 000 plików (do 110 gięć na rurę)
  • Możliwość wizualizacji 3D giętego modelu
  • Możliwość konwersji z układu YBC na XYZ i odwrotnie
  • Możliwość dowolnego obrotu elementu na wyświetlaczu
  • Możliwość zgrywania produkcji miesięcznej

Wyposażenie standardowe:
  • Układ wczesnego wycofywania trzpienia
  • Układ automatycznego smarowania trzpienia
  • Układ centralnego smarowania
  • Układ wspomagający matrycy gnącej
  • Przenośny pulpit sterowniczy
  • Instrukcja obsługi w j.polskim
  • Deklaracja zgodności CE

Dane techniczne Jednostka Wartość
Maks. średnica giętej rury (stal) [mm] 2.5 - 76.2
Maks. średnica giętej rury (stal nierdzewna) [mm] 2 - 76.2
Maks. promień gięcia [mm] 250
Długość trzpienia [mm] 4130
Maks. kąt gięcia [°] 190
Prędkość gięcia [°/sek] 150
Dokładność gięcia [°] +/- 0,1
Dokładność ruchów ustawczych [°] +/- 0,1
Dokładność posuwu [°] +/- 0,1
Różnica między promieniami [mm] 80
Wymiary [mm] 5500x2100x1720
Waga [kg] 6600
