Giętarki do rur/profili - trzpieniowe

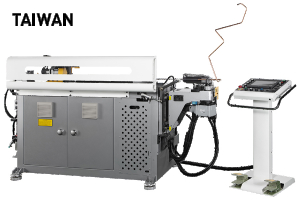

Giętarka elektryczna do rur CNC SOCO V SB-20x4A-3SV
292 000,00 zł netto
Brak oceny
12 miesięcy gwarancji
Giętarki hydrauliczne SOCO serii V wyposażone w sterowanie CNC oraz napędy serwomotorami dla 4 osi, z możliwością montażu do 3 stosów matryc. Unikalny system napędu głowicy gnącej DGT, wykorzystujący przekładnię zębatą i napęd serwomotorem, zapewnia jeszcze większą wydajność i stabilność gięcia. Maszyny umożliwiają gięcie promieni równych 1D (w zależności od współczynnika wydłużenia materiału) oraz gięcie dużych promieni na rolkach.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Ilość
Dodaj do koszyka
Giętarki hydrauliczne SOCO serii V wyposażone w sterowanie CNC oraz napędy serwomotorami dla 4 osi, z możliwością montażu do 3 stosów matryc. Unikalny system napędu głowicy gnącej DGT, wykorzystujący przekładnię zębatą i napęd serwomotorem, zapewnia jeszcze większą wydajność i stabilność gięcia. Maszyny umożliwiają gięcie promieni równych 1D (w zależności od współczynnika wydłużenia materiału) oraz gięcie dużych promieni na rolkach.
Główne cechy urządzenia:
- Unikalna budowa głowicy – system DGT
- Sterownik CNC wraz z ekranem dotykowym
- Posuw wózka rury realizowany za pomocą listwy zębatej i serwomotoru
- Możliwość montażu wielu stosów matryc i rolek – dla dużych promieni
- Programowalna siła urządzenia wspomagającego dla gięcia 1D
- Programowalna długość łuku dla dużych promieni
- Kompensacja sprężystości materiału dla gięcia na rolkach
- Kompensacja dla gięcia matrycowego
- Wprowadzanie danych w układzie YBC oraz XYZ
- Możliwość konwersji danych z układu XYZ do YBC
- Ramię gnące wyposażone w dodatkowy siłownik wspomagający proces gięcia - booster
- Układ elektryczny wyposażony w układ chłodzenia
- Układ automatycznego smarowania trzpienia zwiększający jego żywotność oraz jakość i dokładność gięcia
- Podtrzymka matrycy wygładzającej ze smarowaniem
- Pulpit sterowniczy umieszczony na ruchomej podstawie, umożliwiający najkorzystniejsze ustawienie dla operatora
Główne cechy sterowania:
- System operacyjny pracujący pod Windows
- Serwomotory Mitsubishi realizujące posuw i obrót rury
- Możliwość zapisania programów na dysku twardym lub FDD
- Możliwość przechowywania 30 000 plików (do 110 gięć na rurę)
- Możliwość wizualizacji 3D giętego modelu
- Możliwość konwersji z układu YBC na XYZ i odwrotnie
- Możliwość dowolnego obrotu elementu na wyświetlaczu
Wyposażenie standardowe:
- Układ wczesnego wycofywania trzpienia
- Układ automatycznego smarowania trzpienia
- Układ centralnego smarowania
- Układ wspomagający matrycy gnącej
- Przenośny pulpit sterowniczy
- Instrukcja obsługi w języku polskim
- Deklaracja zgodności CE
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Maks. średnica giętej rury (stal) | [mm] | 1.2 - 20 |
| Maks. średnica giętej rury (stal nierdzewna) | [mm] | 1.2 - 16 |
| Maks. długość rury z trzpieniem | [mm] | 2070 |
| Maks. promień gięcia | [mm] | 80 |
| Maks. kąt gięcia | [°] | 190 |
| Dokładność gięcia | [°] | +/- 0,1 |
| Dokładność ruchów ustawczych | [°] | +/- 0,1 |
| Dokładność posuwu | [°] | +/- 0,1 |
| Promień gięcia matrycowego - profil | [mm] | 2,5D – 4D |
| Promień gięcia matrycowego - rura | [mm] | 1,5D – 4D |
| Promień gięcia na rolkach - rura | [mm] | 6D - ∞ |
| Promień gięcia na rolkach - profil | [mm] | 8D - ∞ |
| Gięcie 1D | [-] | Tak |
| Maks. różnica promieni matryc | [mm] | 80 |
| Wymiary | [mm] | 2780x 950x 1120 |
| Waga | [kg] | 1500 |
