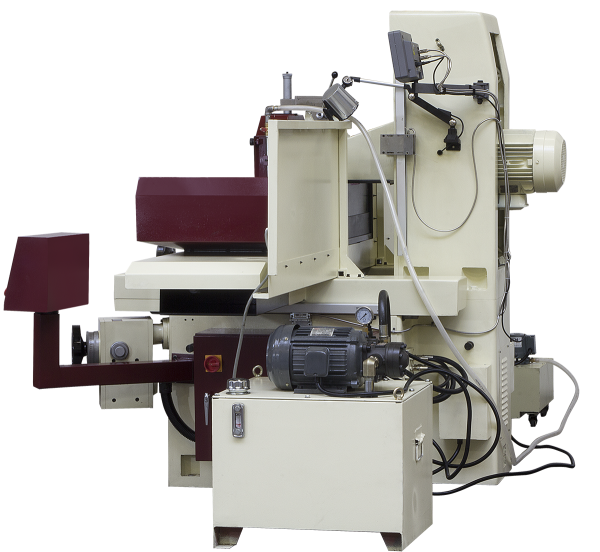

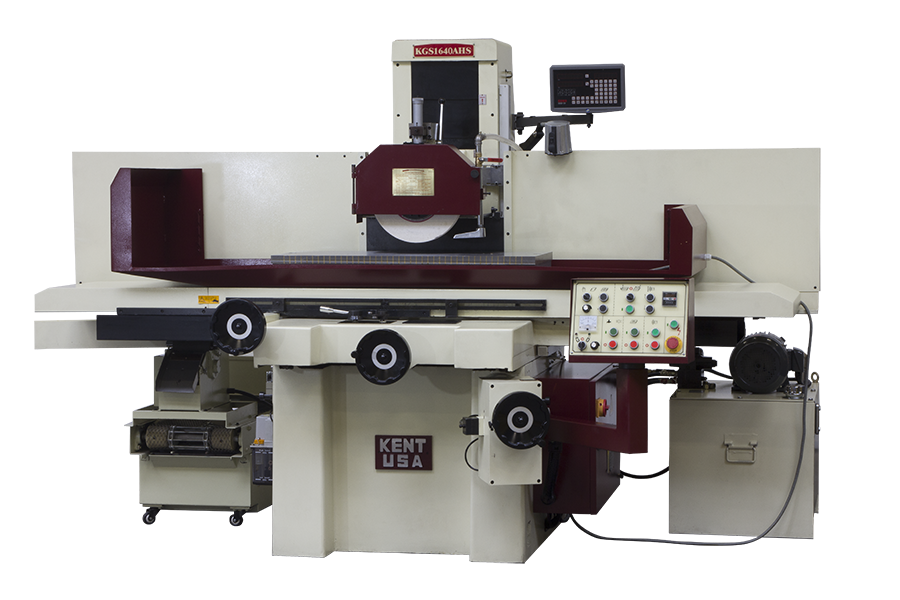

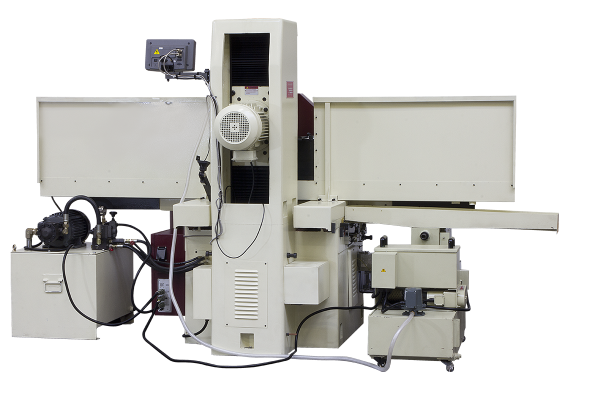

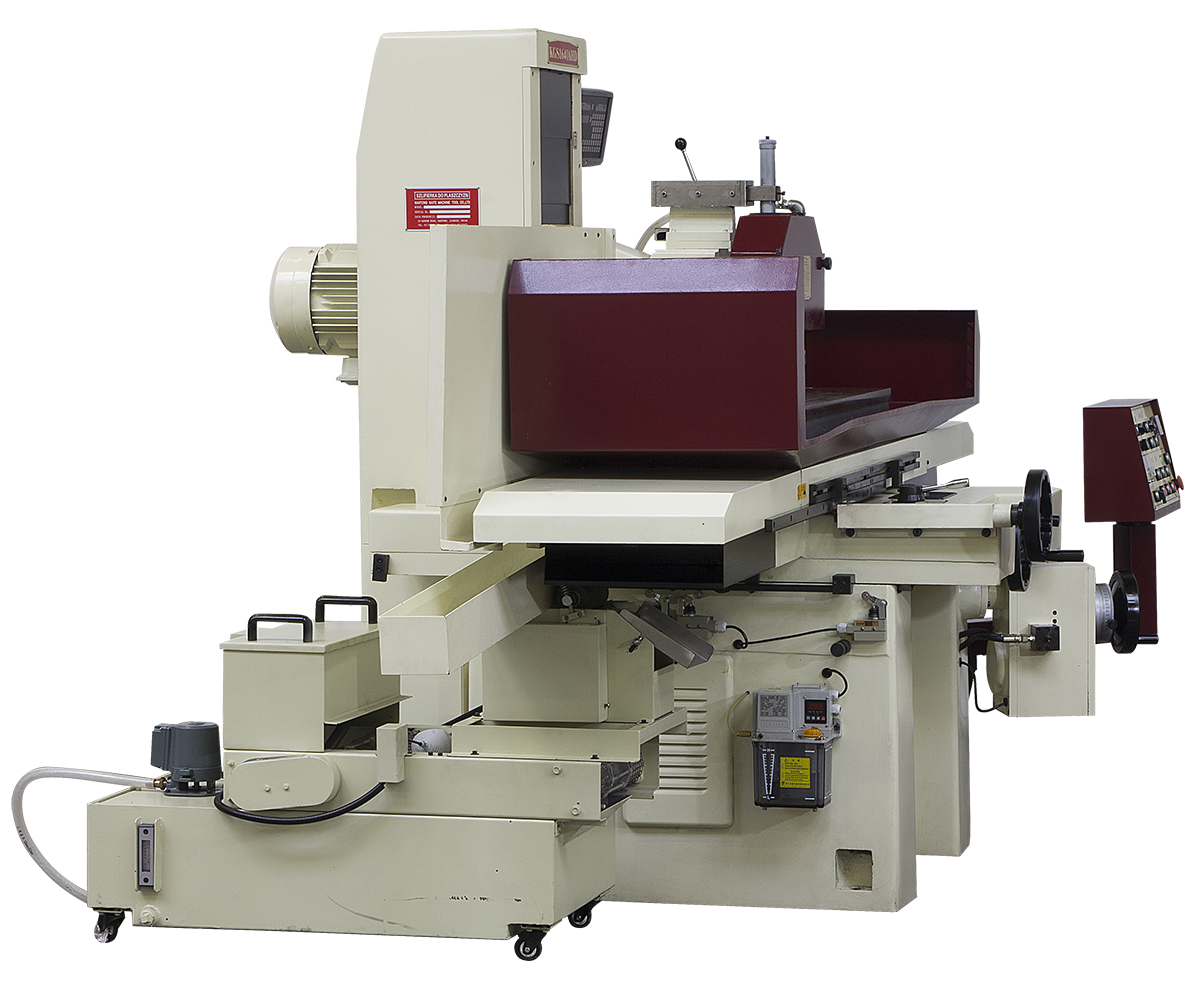

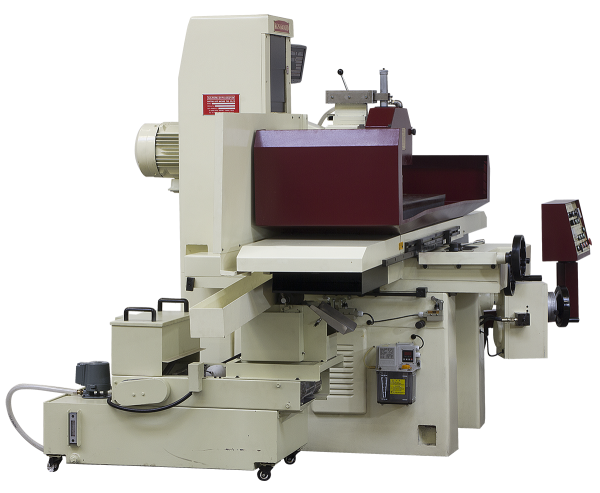

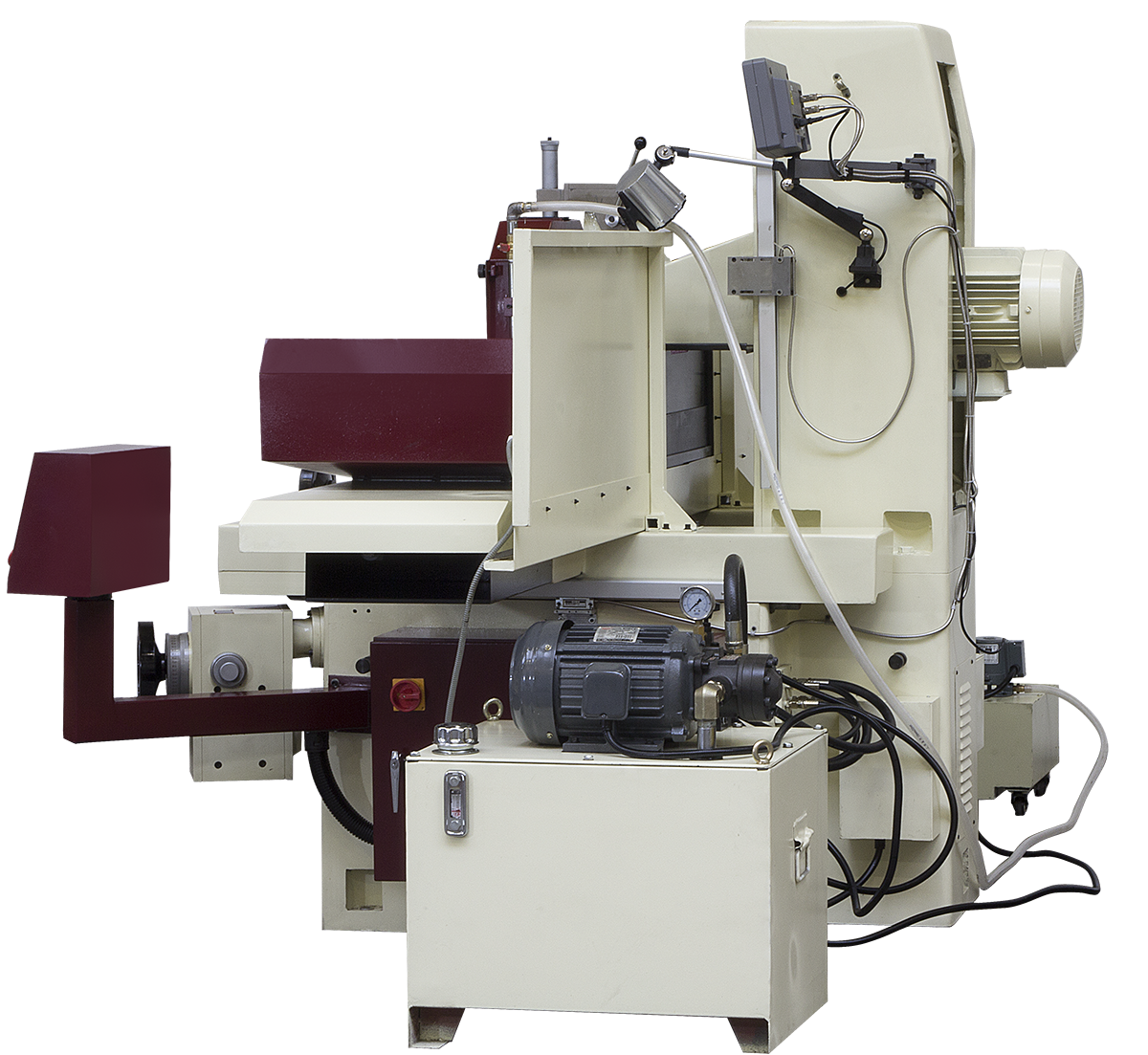

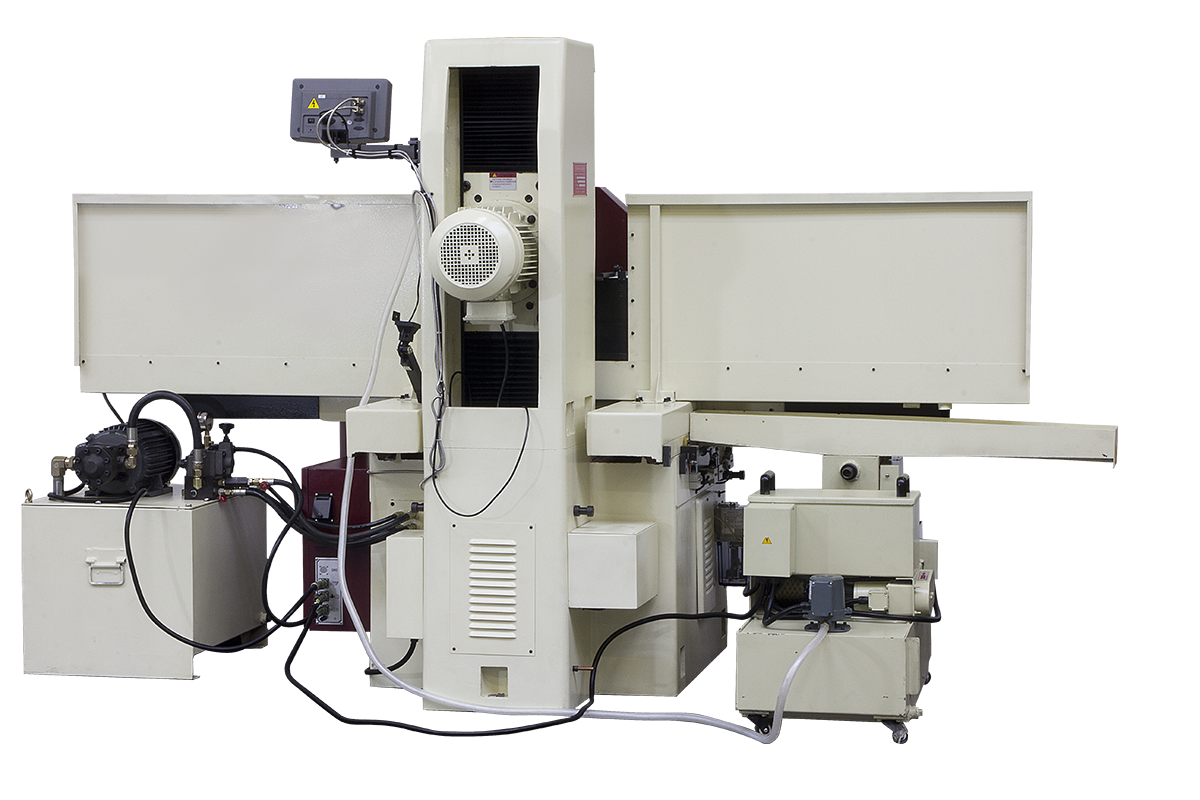

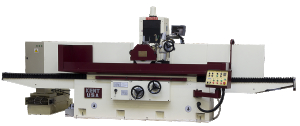

Automatyczna szlifierka do płaszczyzn KGS 1640 AHS
Brak oceny
12 miesięcy gwarancji
Automatyczna szlifierka do płaszczyzn KGS 1640 AHS produkowana jest przez znaną od lat na rynku firmę KAITE. Napęd dla osi Y / Z silnik serwo Siemens sterowany przez PLC Siemens, podziałka posuwu poprzecznego 0,01mm, podziałka posuwu auto (Z - w dół) 0,002, dla osi Y śruba kulowa produkcji chińskiej, a dla osi Z - śruba trapezowa.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Ilość
Dodaj do koszyka
Automatyczna szlifierka do płaszczyzn KGS 1640 AHS produkowana jest przez znaną od lat na rynku firmę KAITE. Napęd dla osi Y / Z silnik serwo Siemens sterowany przez PLC Siemens, podziałka posuwu poprzecznego 0,01mm, podziałka posuwu auto (Z - w dół) 0,002, dla osi Y śruba kulowa produkcji chińskiej, a dla osi Z - śruba trapezowa. Charakteryzuje się nowoczesną i stabilną konstrukcją. Korpusy główne wykonane zostały jako precyzyjne odlewy żeliwne. Dzięki temu konstrukcja jest odpowiednio ciężka i sztywna, oraz tłumi drgania. Szlifierka posiada bardzo bogate wyposażenie standardowe. Przesuw wzdłużny stołu realizowany jest hydraulicznie, z płynną regulacją prędkości.
Wrzeciono oparte jest na łożyskach skośnych. Naprężenie łożysk zapewnia bezluzową pracę wrzeciona, dzięki której uzyskać można dokładność szlifowania do 2 mikronów.
System hydrauliczny oparty na specjalnie zaprojektowanych zaworach zapewnia łagodną zmianę kierunku ruchu stołu, bez znacznych przeciążeń i szarpnięć.
Detale o małych wymiarach mogą być gorzej trzymane przez stół elektromagnetyczny ze standardową podziałką. W celu zapewnienia prawidłowego trzymania małych detali, należy stosować stół elektromagnetyczny o mniejszej podziałce (opcja).
Wyposażenie standardowe:
- Ściernica
- Tylna osłona
- Stół elektromagnetyczny
- Posuw automatyczny dla 2 osi
- Śruba kulowa dla osi Y, trapezowa dla Z
- Mikroposuw
- Wyważarka statyczna ściernicy
- Deklaracja zgodności CE
- Instrukcja obsługi w j. polskim
Wyposażenie opcjonalne (dodatkowo płatne):
- Podtrzymanie pracy stołu przy zaniku napięcia – UPS
- Przyrząd do równoległego obciągania ściernicy
- Przyrząd do obciągania ściernicy pod kątem
- Separator magnetyczny Basic
- Separator magnetyczny z pompką chłodziwa i filtrem papierowym
- Odczyt cyfrowy dla 2 osi
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Szerokość stołu | [mm] | 400 |
| Długość stołu | [mm] | 1000 |
| Posuw wzdłużny | [mm] | 1120 |
| Posuw poprzeczny | [mm] | 450 |
| Odległość od powierzchni stołu do osi wrzeciona | [mm] | 600 |
| Maksymalne obciążenie stołu | [kg] | 700 |
| Rowek teowy mocowania stołu | [mm] | 3 x 14 |
| Prędkość stołu | [m/min] | 5 - 25 |
| Przesuw poprzeczny na 1 działkę skali noniusza | [mm] | 0,02 |
| Przesuw poprzeczny na 1 obrót kółka | [mm] | 5 |
| Poprzeczny posuw automatyczny na 1 przejście (SD1) | [mm] | 0,5 |
| Poprzeczny posuw automatyczny na 1 przejście (SD2) | [mm] | 0,001 |
| Posuw poprzeczny przyspieszony | [mm/min] | 790 |
| Wielkość ściernicy | [mm] | 355 x 40 x 127 |
| Obroty wrzeciona | [obr/min] | 0 - 1450 |
| Posuw na 1 obrót kółka MGP | [-] | x1, x10, x100 |
| Minimalny automatyczny posuw pionowy | [mm] | 0,005 – 0,025 |
| Moc silnika głównego | [kW] | 5,5 |
| Moc silnika pompy hydraulicznej | [kW] | 2,2 |
| Moc silnika pompy chłodziwa | [W] | 90 |
| Moc silnika posuwu poprzecznego | [W] | 90 |
| Zajmowana powierzchnia podłogi | [mm] | 3600 x 2600 |
| Waga | [kg] | 2950 |
