Tokarka CNC Dynamitech DynaTurn 102

Tokarki CNC

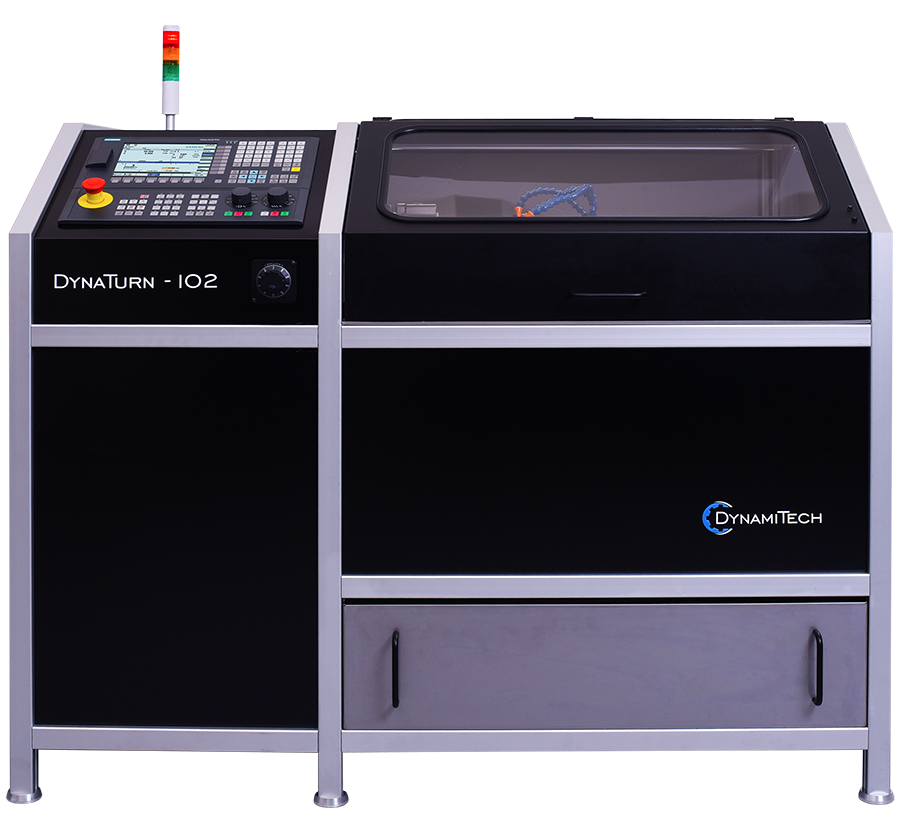

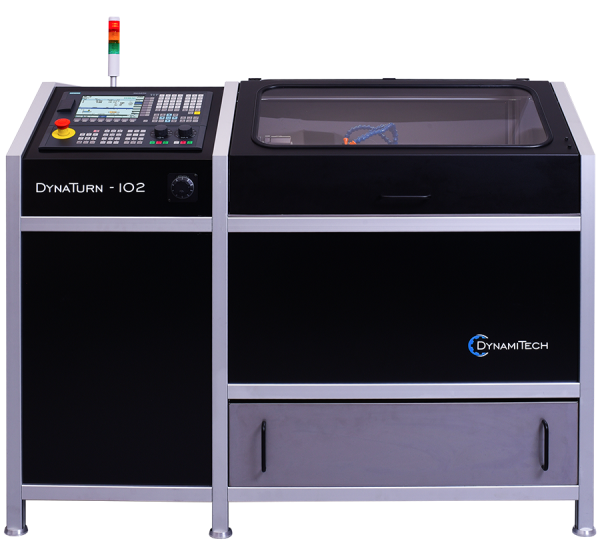

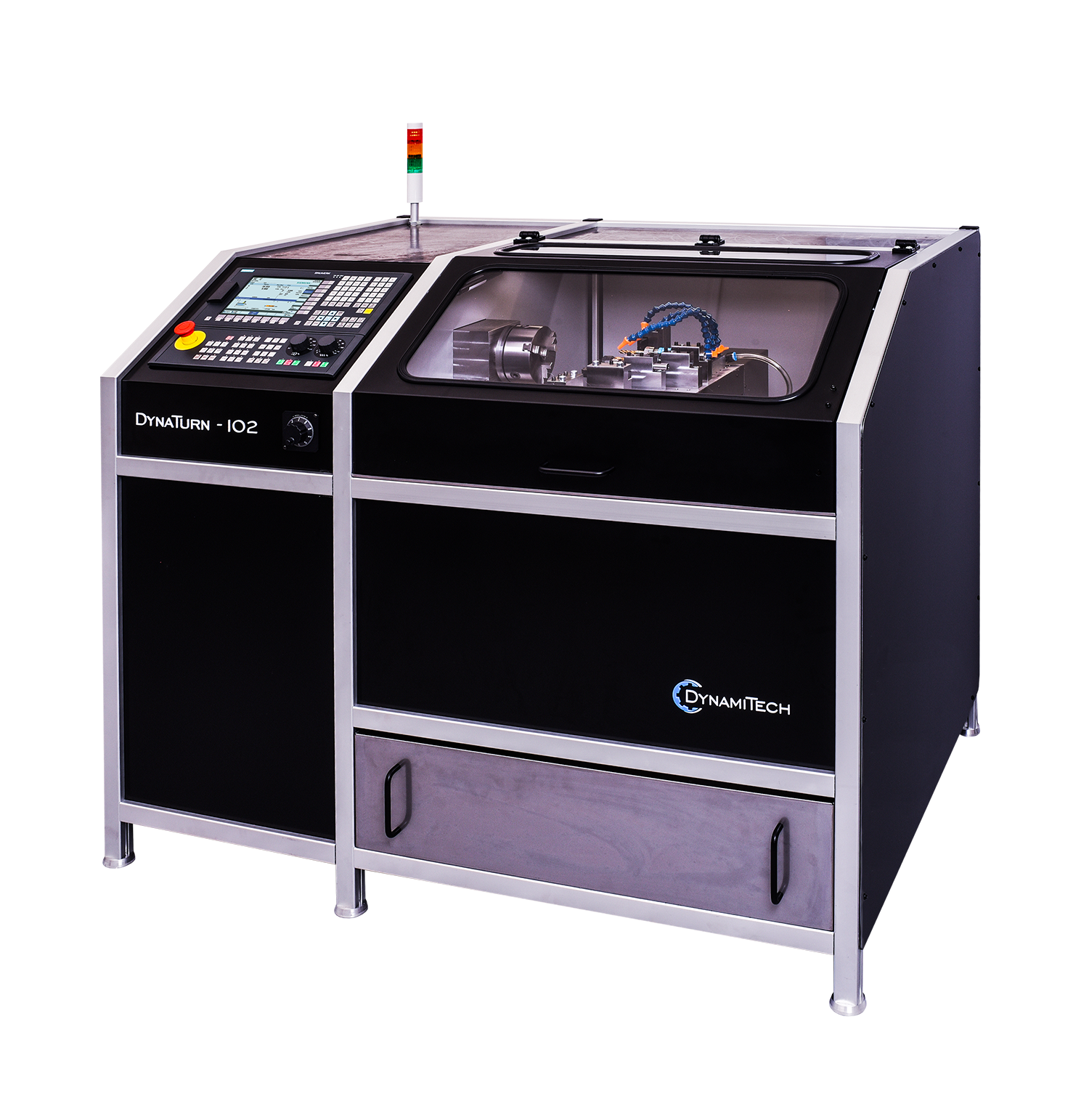

Tokarka CNC Dynamitech DynaTurn 102

114 215,00 zł netto

Dodaj do ulubionych

12 miesięcy gwarancji

Kontakt z handlowcem:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

Tokarka CNC DynaTurn 102 nadaje się do toczenia zarówno prostych, jak i bardzo skomplikowanych detali, zarówno w produkcji akordowej, jak i seryjnej. Wrzeciono maszyny jest hartowane, wykonane z wysokiej jakości stali i umieszczone w łożyskach stożkowych.

Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.

Ilość

Tokarka CNC DynaTurn 102 nadaje się do toczenia zarówno prostych, jak i bardzo skomplikowanych detali, zarówno w produkcji akordowej, jak i seryjnej.

Wrzeciono maszyny jest hartowane, wykonane z wysokiej jakości stali i umieszczone w łożyskach stożkowych. Jest to podstawowy warunek płynnej pracy bez niepożądanych wibracji. Napęd wrzeciona zapewnia silnik asynchroniczny SIMOTICS z precyzyjnym pozycjonowaniem. Dzięki odpowiednim osprzętom istnieje możliwość zamontowania na maszynie narzędzi napędzanych np. do wytaczania otworów w czole, frezowania rowków itp.

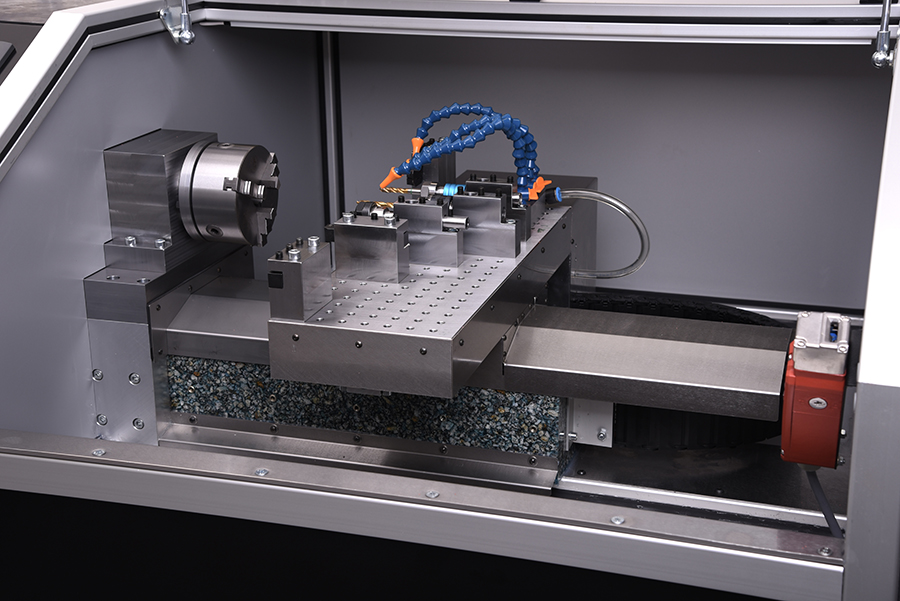

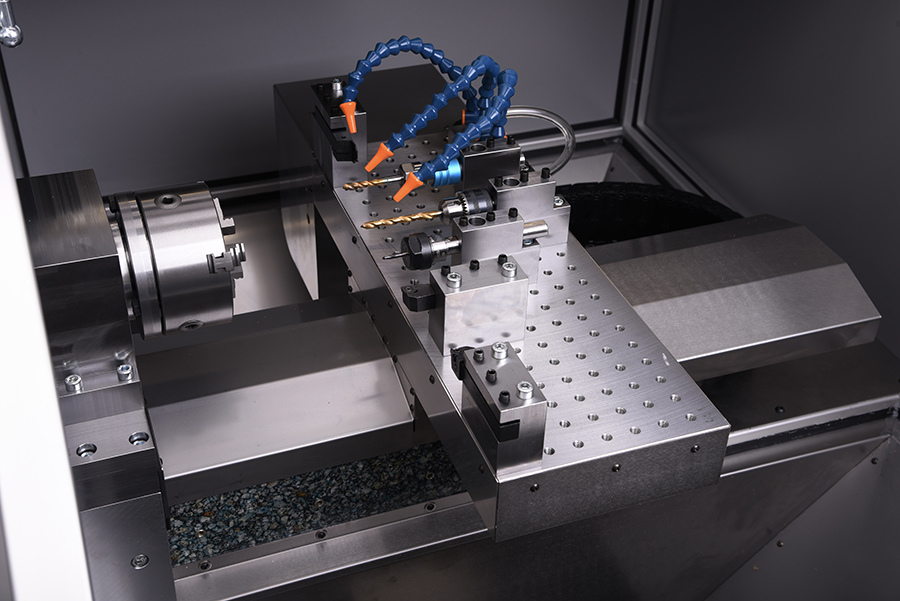

Ze względu na wielkość maszyny uzyskano dużą sztywność. Dzieje się tak głównie za sprawą układu kinematycznego oraz bardzo masywnego złoża lanego granitu „odlewu mineralnego”. Podparcie wzdłużne i poprzeczne tworzą razem solidny stół krzyżowy umieszczony w naprężonej prowadnicy rolkowej BoschRexroth. Maszyna z łatwością radzi sobie z obróbką materiałów trudnych w obróbce takich jak stal nierdzewna, tytan itp.

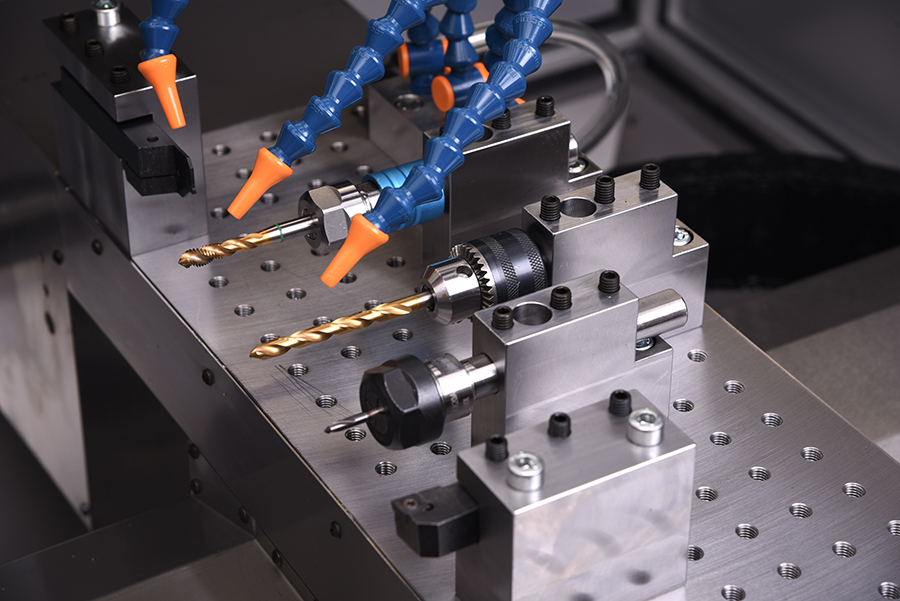

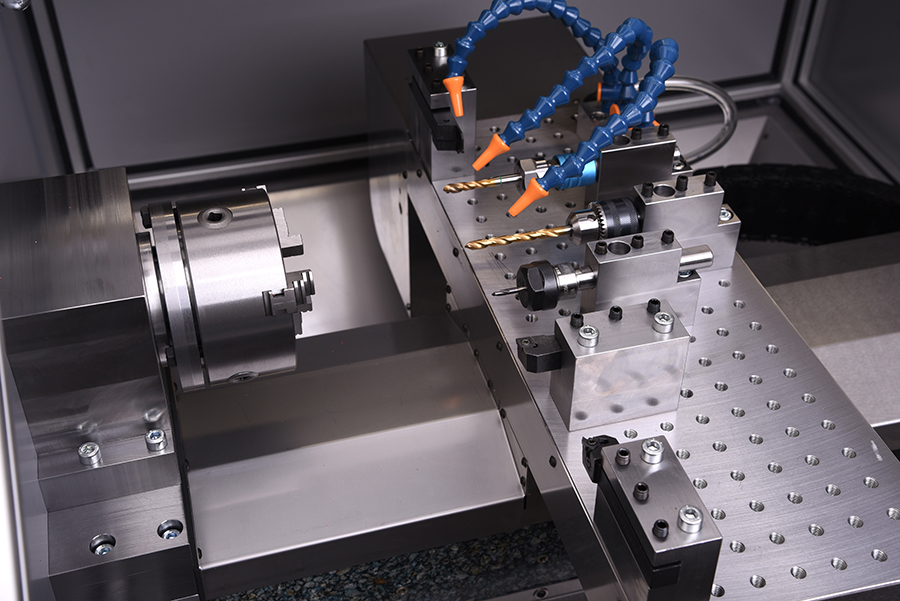

Płyta dociskowa suportu poprzecznego wyposażona jest w siatkę gwintów umożliwiającą zmienny rozkład przednich i promieniowych oprawek narzędziowych. Rozwiązanie to jest naturalną gwarancją dużej sztywności, szybkości i dokładności podejścia.

Wszystkie ruchome części osłonięte są płytą ze stali nierdzewnej i ułożone w taki sposób, aby wióry spadały bez zatrzymywania się w zbiorniku zbierającym. Takie rozwiązanie nie tylko znacznie ułatwia obsługę, konserwację i regulację, ale także znacznie zmniejsza tempo zużycia. Pod miską olejową znajduje się zbiornik płynu chłodzącego z pompą.

Główne cechy maszyny:

Konstrukcja łóżka - kompozyt granitowy „odlew mineralny”.
Wrzeciono - hartowana stal jakościowa, umieszczone w łożyskach stożkowych, napędzane silnikiem asynchronicznym SIMOTICS z precyzyjnym pozycjonowaniem - może być stosowane w narzędziach napędzanych.
Prowadnica liniowa - BoschRexroth rozm. 25 naprężona.
Śruby kulowe – BoschRexroth rozm. 20, wstępnie naprężone.
Napęd osi – cyfrowe serwomotory SIMOTICS z pomiarem absolutnym i bezpośrednim połączeniem ze śrubą kulową.

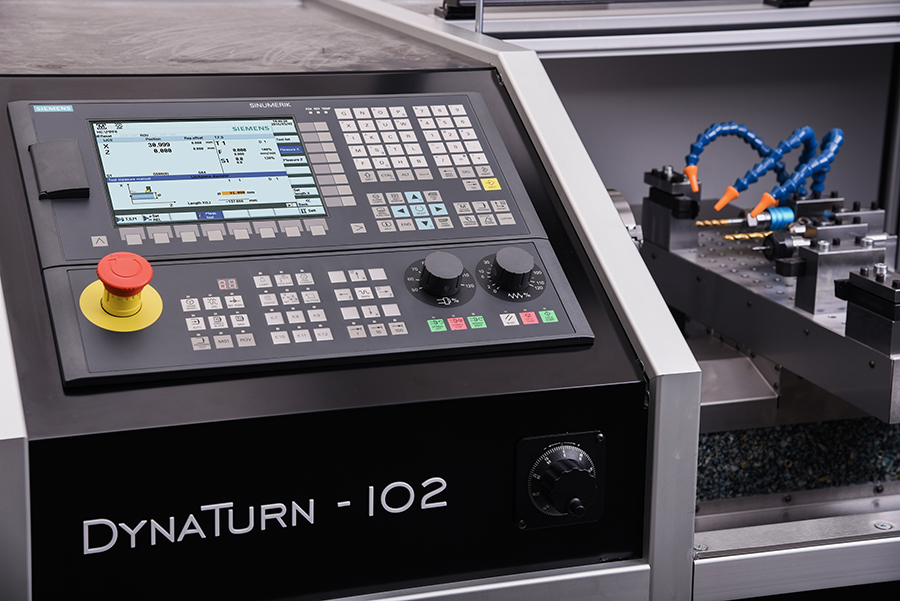

System CNC - SIEMENS SINUMERIK 808 D ADVANCED, programowanie warsztatowe obejmujące standardowe cykle toczenia, koło ręczne.
Gwarancja - serwis warsztatowy, używane markowe podzespoły, system sterowania SINUMERIK, to wszystko pozwala nam udzielić użytkownikowi standardowej gwarancji 36 miesięcy na pracę jednozmianową.

System sterowania

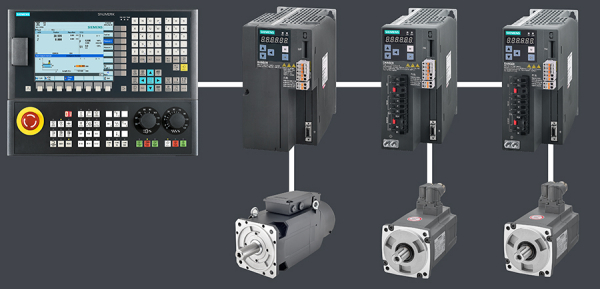

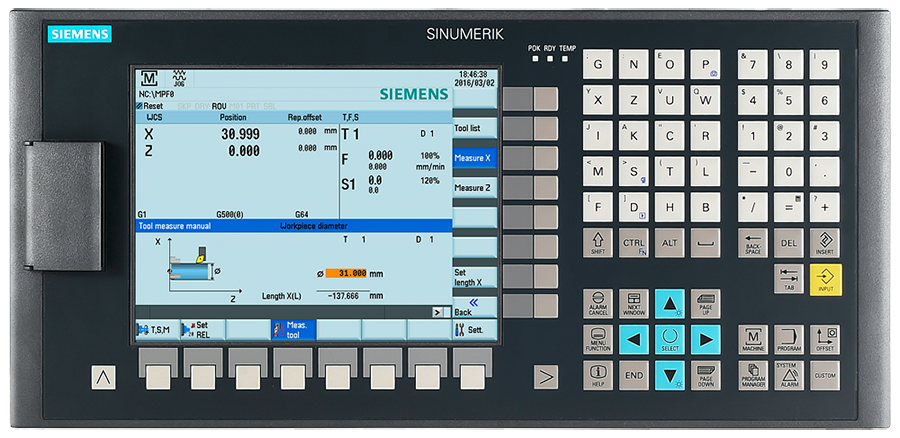

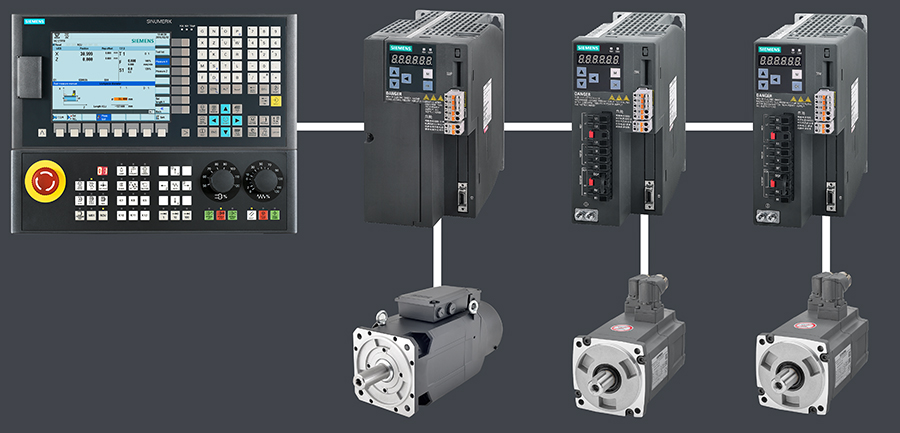

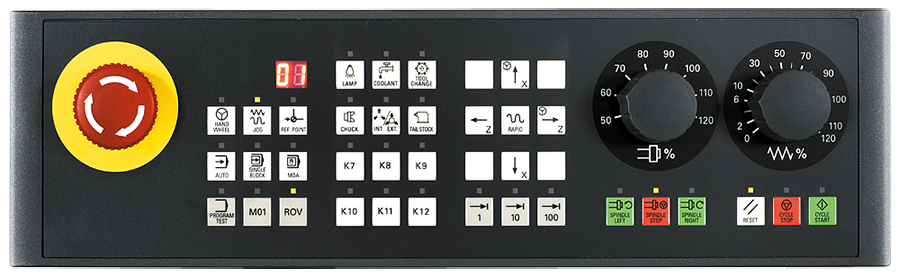

Maszyna wyposażona jest w znany na całym świecie system sterowania SIEMENS SINUMERIK 808 D ADVANCED, cyfrowe silniki SIMOTICS z czujnikiem absolutnym oraz serwonapędy SINAMICS V70. Przyjazny interfejs użytkownika z modułem warsztatowego programowania cykli pozwala na szybkie tworzenie prostych i bardziej złożonych programów zarówno do produkcji jednoczęściowej, jak i wielkoseryjnej.

Dane techniczne	Jednostka	Wartość
Maks. średnica toczenia nad łożem	[mm]	250
Maks. średnica toczenia nad saniami	[mm]	102
Zakres przesuwu w osi X	[mm]	320
Zakres przesuwu w osi Z	[mm]	290
Maks. prędkość obrotowa	[obr/min]	5000
Końcówka wrzeciona	[-]	50h7
Posuw przyspieszony X/Z	[m/min]	0-15000
Silnik główny wrzeciona	[kW]	3,7
Wymiary zewnętrzne D x S x W	[mm]	1500 x 1150 x 1300
Waga netto	[kg]	500
