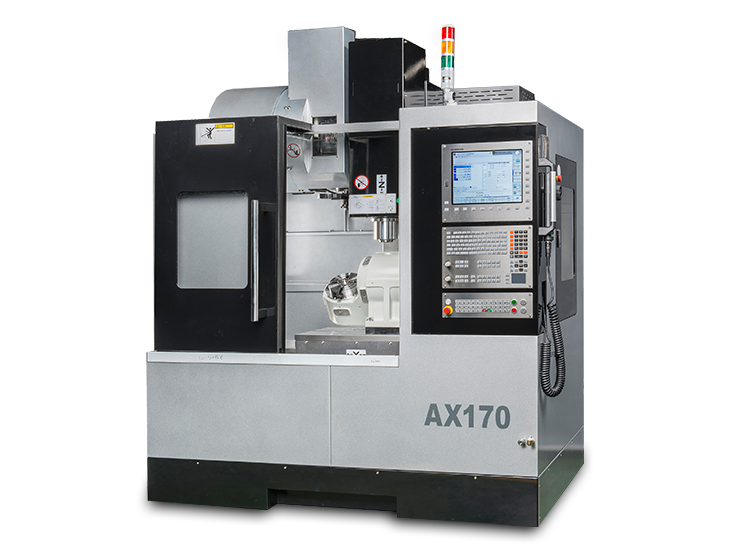

5-osiowe centrum obróbcze PINNACLE AX170 (ze stołem obrotowo-uchylnym)
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Centrum obróbcze PINNACLE AX170 jest 5-cio osiową maszyną ze stołem obrotowo-uchylnym. Korpus maszyny składa się z użebrowanych odlewu z żeliwa Meehanite. Wrzeciennik wyposażony jest w pneumatyczną przeciwwagę, która znacząco minimalizuje wibrację kolumny oraz samego wrzeciennika podczas dynamicznych zmian kierunku ruchu. 5-cio osiowa obróbka umożliwia wykonanie skomplikowanego kształtu w jednym zamocowaniu, co zwiększa dokładność oraz redukuje czas obróbki detalu.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Centrum obróbcze PINNACLE AX170 jest 5-cio osiową maszyną ze stołem obrotowo-uchylnym. Korpus maszyny składa się z użebrowanych odlewu z żeliwa Meehanite. Wrzeciennik wyposażony jest w pneumatyczną przeciwwagę, która znacząco minimalizuje wibrację kolumny oraz samego wrzeciennika podczas dynamicznych zmian kierunku ruchu. 5-cio osiowa obróbka umożliwia wykonanie skomplikowanego kształtu w jednym zamocowaniu, co zwiększa dokładność oraz redukuje czas obróbki detalu.
Prowadnice liniowe wałeczkowe oraz opcjonalne liniały pomiarowe umożliwiają uzyskanie dużej dynamiki ruchu osi oraz wysoką dokładność pozycjonowania.
W celu zwiększenia dokładności obróbki oraz płynności ruchu, wrzeciennik maszyny oraz śruby kulowe chłodzone są olejem.
Centra obróbcze mogą być wyposażone w sterowania Heidenhain, Sinumerik lub Fagor. Jeśli wykonywany detal nie wymaga interpolacji 5-cio osiowej, możliwe jest zamówienie maszyny w wykonaniu 4+1 (4 osie interpolowane + 1 indeksowana), co w znaczącym stopniu obniży koszty zakupu.
Seria AX – 5-osiowe centra obróbcze ze stołem uchylno-obrotowym
- Stożek wrzeciona ISO40
- Zintegrowany stół uchylno-obrotowy – osie A i C
- Przechył stołu – oś A w zakresie -120° do + 120°
- Obrót stołu – oś C pracująca w zakresie pełnych 360°
- Średnica stołu roboczego Ф170mm
- Opcjonalne wrzeciona z napędem bezpośrednim 10000obr/min lub 12000obr/min
- Opcjonalne elektrowrzeciono 15000obr/min
Główne cechy serii AX
- Główne elementy konstrukcyjne wykonane są z wysokiej jakości odlewów z żeliwa Meehanite (FC-30)
- Precyzyjne prowadnice liniowe klasy „P” wykorzystują rolki zamiast tradycyjnych kulek, co znacząco zwiększa ich sztywność i wytrzymałość na obciążenia
- Przesuwy 30/30/24 m/min w osiach X/Y/Z
- Wrzeciono posiada wysokoprecyzyjne łożyska klasy P4. Wrzeciono zapewnia szeroki zakres obróbki i dużą prędkość
- Obieg chłodzenia oleju wrzeciona zapobiega rozszerzalności cieplnej i zapewnia optymalne warunki do obróbki skrawaniem
- Przechył stołu – oś A w zakresie -120° do + 120°
- Obrót stołu – oś C pracująca w zakresie pełnych 360°
- Średnica stołu roboczego Ф170mm
- Opcjonalne liniały pomiarowe HEIDENHAIN - podwójna pętla sprzężenia zwrotnego – zapewniają maksymalną precyzję przesuwu
- Maszyny przeznaczone do pracy w przemyśle lotniczym, kosmicznym, medycznym, przy wszelkich wymagających maksymalnej dokładności detalach
- Przechył i obrót stołu roboczego realizowany jest serwomotorami, poprzez przekładnie ślimakowe z kompensacją luzów. Dokładność pozycjonowania dla osi A/C wynosi odpowiednio 15”/10”, powtarzalność pozycjonowania natomiast 10”/5”
Wyposażenie standardowe:
- przedmuch wrzeciona olejem
- przedmuch detalu powietrzem
- teleskopowe osłony prowadnic
- zabudowana przestrzeń robocza
- automatyczny układ centralnego smarowania
- liniały pomiarowe w osi X/Y/Z
- enkoder osi A/C
- oświetlenie robocze
- maszt sygnalizacyjny
- układ chłodzenia
- pistolet chłodziwa
- pistolet sprężonego powietrza
- pokrętło HR410
- interfejs USB / RJ45
- sterowanie Heidenhain TNC640
- funkcja DCM, kinematic
- wrzeciono chłodzone olejem
- skrzynka narzędziowa
- śrubowy wyrzutnik wiórów
- bębnowy magazyn narzędzi 20szt.
- śruby oraz podkładki poziomujące
- instrukcji obsługi w języku polskim
- deklaracja zgodności CE
Wyposażenie dodatkowe:
- chłodzenie przez wrzeciono
- sonda narzędzia
- sonda detalu
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 170 |
| Powierzchnia stołu (szerokość) | [mm] | 170 |
| Przesuw osi X | [mm] | 320 |
| Przesuw osi Y | [mm] | 320 |
| Przesuw osi Z | [mm] | 380 |
| Maks. obciążenie stołu (0°/90°) | [kg] | 0 - 150 |
| Maks. obciążenie stołu | [kg] | 150 |
| Maks. rozmiar detalu | [mm] | 210x160 |
| Średnica otworu w stole roboczym | [mm] | 40 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 14x90x4 |
| Odległość wrzeciona od stołu | [mm] | 50-430 |
| Obrót osi A | [°] | +/-120 |
| Obrót osi C | [°] | 360 |
| Stożek wrzeciona | [-] | HSK-A63 |
| Prędkość wrzeciona | [obr/min] | 0 - 15000 |
| Moc silnika wrzeciona | [kW] | 3,7 / 9,5 |
| Napęd wrzeciona | [-] | bezpośredni |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 36/36/36 |
| Posuw roboczy (X/Y/Z) | [mm/min] | 20000 |
| Typ magazynu narzędzi | [-] | bębnowy |
| Pojemność magazynu narzędzi | [szt.] | 20 |
| Maks. średnica narzędzia | [mm] | 75 |
| Maks. długość narzędzia | [mm] | 250 |
| Maks. waga narzędzia | [kg] | 8 |
| Wewnętrzna średnica łożysk wrzeciona | [mm] | 60 |
| Dokładność pozycjonowania osi X/Y/Z | [mm] | 0,005 |
| Dokładność pozycjonowania osi A/C | [art-sec] | 5" / 5" |
| Dokładność re-pozycjonowania osi X/Y/Z | [mm] | 0,003 |
| Dokładność re-pozycjonowania osi A/C | [art-sec] | 8" / 4" |
| Wymiary (DxSxW) | [mm] | 1900x2110x2550 |
| Waga | [kg] | 2800 |
Media
Test stołu obrotowego 2osiowego Pinnacle
