Centra obróbcze CNC

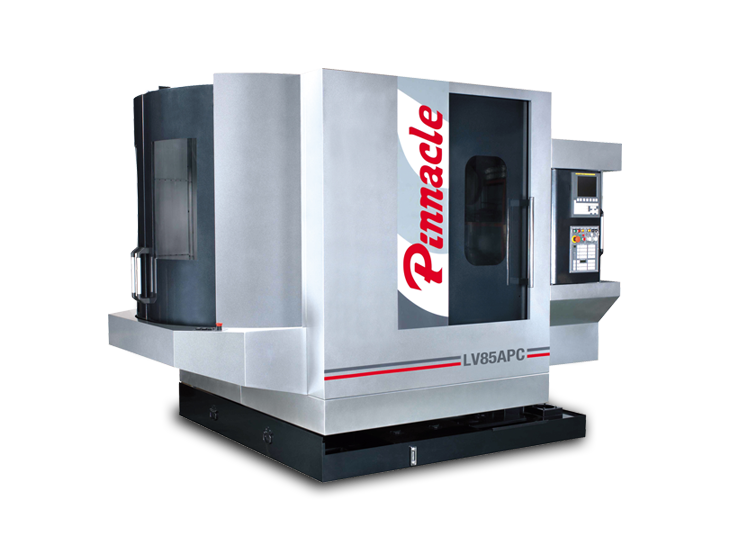

Centrum obróbcze PINNACLE LV85APC
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Centrum obróbcze PINNACLE LV85APC zapewnia doskonałe wyniki pracy maszyny i wysoką wydajność, dzięki zastosowaniu automatycznego zmieniacza palet. Hydrauliczny mechanizm obrotowy zapewnia szybkie, stabilne i płynne działanie. Dzięki wyjątkowej konstrukcji centrum obróbcze PINNACLE LV85APC zapewnia najlepszą wydajność przez cały okres użytkowania.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Centrum obróbcze PINNACLE LV85APC zapewnia doskonałe wyniki pracy maszyny i wysoką wydajność, dzięki zastosowaniu automatycznego zmieniacza palet. Hydrauliczny mechanizm obrotowy zapewnia szybkie, stabilne i płynne działanie. Dzięki wyjątkowej konstrukcji centrum obróbcze PINNACLE LV85APC zapewnia najlepszą wydajność przez cały okres użytkowania.
Wyposażenie standardowe:
- Chłodzenie powietrzem przez wrzeciono
- Chłodzenie powietrzem przez dysze
- System odolejowywania chłodziwa
- Osłony teleskopowe wszystkich osi
- Pełna osłona przestrzeni roboczej
- Centralny układ smarowania
- Oświetlenie przestrzeni roboczej
- Maszt sygnalizacyjny stanu pracy obrabiarki
- System chłodzenia
- Pistolet chłodziwa oraz pistolet sprężonego powietrza
- Pokrętło MPG
- Wymiennik ciepła
- Interfejs RS-232
- Sztywne gwintowanie
- Wrzeciono chłodzone olejem
- Zestaw narzędzi obsługowych
- Stopy poziomujące
- Instrukcja obsługi
Dostępne systemy sterowania:
- MITSUBISHI M80
- FANUC 0i-MF
- HEIDENHAIN TNC640
- SIEMENS 828D
- FAGOR 8055i Plus
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 850 |
| Powierzchnia stołu (szerokość) | [mm] | 500 |
| Przesuw osi X | [mm] | 850 |
| Przesuw osi Y | [mm] | 520 |
| Przesuw osi Z | [mm] | 560 |
| Maks. obciążenie stołu | [kg] | 300 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 18 x 5 x 100 |
| Odległość wrzeciona od stołu | [mm] | 100 ~ 660 |
| Stożek wrzeciona | [-] | ISO40 |
| Prędkość wrzeciona (napęd bezpośredni) | [obr/min] | 0 - 15000 |
| Prędkość wrzeciona (napęd pasem zębatym) | [obr/min] | 60 - 10000 |
| Prędkość wrzeciona (napęd przekładnią zębatą) | [obr/min] | bieg niski: 40-2000, bieg wysoki: 2001-8000 |
| Serwomotor FANUC (ciągła/30min KW) | [-] | β22/20000 is 2.5 or (α12/3000 i 3.0) |
| Odległość od osi wrzeciona do powierzchni kolumny | [mm] | 620 |
| Moc silnika wrzeciona | [kW] | 5,5 / 7,5 |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 32 / 32 /32 |
| Posuw roboczy (X/Y/Z) | [mm/min] | 10000 |
| Typ magazynu narzędzi | [-] | karuzelowy |
| Pojemność magazynu narzędzi | [szt.] | 24/30T (opc.) |
| Maks. średnica narzędzia | [mm] | 90 / 76 (opc.) |
| Maks. długość narzędzia | [mm] | 250 |
| Maks. waga narzędzia | [kg] | 8 |
| Przyłącze elektryczne | [kVA] | 20 |
| Pojemność zbiornika chłodziwa | [l] | 200 |
| Czas wymiany palety stołu | [s] | 9 |
| Metoda wymiany palety | [°] | +180 |
| Ciśnienie sprężonego powietrza | [MPa] | 6 |
| Wymiary (DxSxW) | [mm] | 3300 x 4000 x 2900 |
| Waga | [kg] | 6800 |
