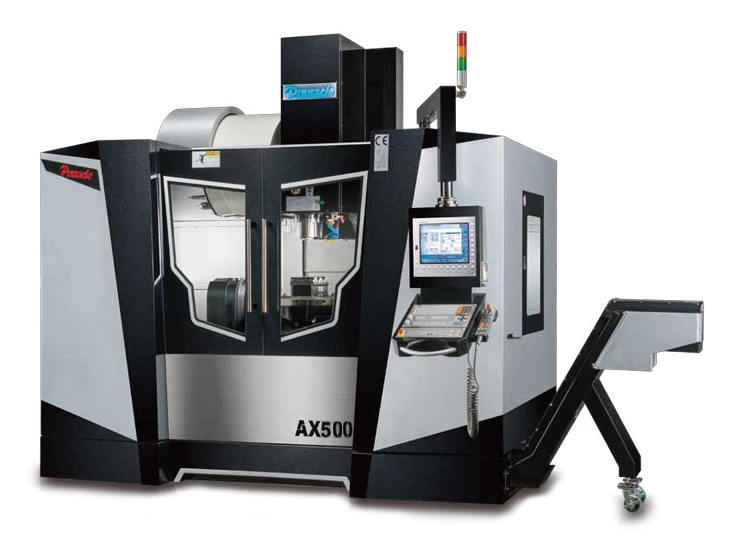

5-osiowe centrum obróbcze PINNACLE AX500 (ze stołem obrotowo-uchylnym)
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Kontakt z handlowcem:
Tomasz Kierzkowski
E-mail: tomasz.kierzkowski@eurometal.com.pl
Telefon: 603505252
Tomasz Kierzkowski
E-mail: tomasz.kierzkowski@eurometal.com.pl
Telefon: 603505252
Centrum obróbcze PINNACLE AX500 jest 5-cio osiową maszyną ze stołem obrotowo-uchylnym. Korpus maszyny składa się z użebrowanych odlewu z żeliwa Meehanite. Wrzeciennik wyposażony jest w pneumatyczną przeciwwagę, która znacząco minimalizuje wibrację kolumny oraz samego wrzeciennika podczas dynamicznych zmian kierunku ruchu. 5-cio osiowa obróbka umożliwia wykonanie skomplikowanego kształtu w jednym zamocowaniu, co zwiększa dokładność oraz redukuje czas obróbki detalu.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Centrum obróbcze PINNACLE AX450 jest 5-cio osiową maszyną ze stołem obrotowo-uchylnym. Korpus maszyny składa się z użebrowanych odlewu z żeliwa Meehanite. Wrzeciennik wyposażony jest w pneumatyczną przeciwwagę, która znacząco minimalizuje wibrację kolumny oraz samego wrzeciennika podczas dynamicznych zmian kierunku ruchu. 5-cio osiowa obróbka umożliwia wykonanie skomplikowanego kształtu w jednym zamocowaniu, co zwiększa dokładność oraz redukuje czas obróbki detalu.
Prowadnice liniowe wałeczkowe oraz opcjonalne liniały pomiarowe umożliwiają uzyskanie dużej dynamiki ruchu osi oraz wysoką dokładność pozycjonowania.
W celu zwiększenia dokładności obróbki oraz płynności ruchu, wrzeciennik maszyny oraz śruby kulowe chłodzone są olejem.
Maszyny serii AX dostępne są z trzema wielkościami stołu roboczego ø320, ø400 oraz ø500mm. Centra obróbcze mogą być wyposażone w sterowania Heidenhain, Sinumerik lub Fagor. Jeśli wykonywany detal nie wymaga interpolacji 5-cio osiowej, możliwe jest zamówienie maszyny w wykonaniu 4+1 (4 osie interpolowane + 1 indeksowana), co w znaczącym stopniu obniży koszty zakupu.
Seria AX – 5-osiowe centra obróbcze ze stołem uchylno-obrotowym
- Stożek wrzeciona ISO40
- Zintegrowany stół uchylno-obrotowy – osie A i C
- Przechył stołu – oś A w zakresie -110° do +110°
- Obrót stołu – oś C pracująca w zakresie pełnych 360°
- Średnica stołu roboczego Ф500mm
- Opcjonalne wrzeciona z napędem bezpośrednim 10000obr/min lub 12000obr/min
- Opcjonalne elektrowrzeciono 15000obr/min
Główne cechy serii AX
- Główne elementy konstrukcyjne wykonane są z wysokiej jakości odlewów z żeliwa Meehanite (FC-30)
- Precyzyjne prowadnice liniowe klasy „P” wykorzystują rolki zamiast tradycyjnych kulek, co znacząco zwiększa ich sztywność i wytrzymałość na obciążenia
- Przesuwy 30/30/24 m/min w osiach X/Y/Z
- Wrzeciono posiada wysokoprecyzyjne łożyska klasy P4. Wrzeciono zapewnia szeroki zakres obróbki i dużą prędkość
- Obieg chłodzenia oleju wrzeciona zapobiega rozszerzalności cieplnej i zapewnia optymalne warunki do obróbki skrawaniem
- Przechył stołu – oś A w zakresie -110° do +110°
- Obrót stołu – oś C pracująca w zakresie pełnych 360°
- Średnica stołu roboczego Ф500mm
- Opcjonalne liniały pomiarowe HEIDENHAIN - podwójna pętla sprzężenia zwrotnego – zapewniają maksymalną precyzję przesuwu
- Maszyny przeznaczone do pracy w przemyśle lotniczym, kosmicznym, medycznym, przy wszelkich wymagających maksymalnej dokładności detalach
- Przechył i obrót stołu roboczego realizowany jest serwomotorami, poprzez przekładnie ślimakowe z kompensacją luzów. Dokładność pozycjonowania dla osi A/C wynosi odpowiednio 15”/10”, powtarzalność pozycjonowania natomiast 10”/5”
Wyposażenie standardowe:
- przedmuch wrzeciona olejem
- przedmuch detalu powietrzem
- teleskopowe osłony prowadnic
- zabudowana przestrzeń robocza
- automatyczny układ centralnego smarowania
- liniały pomiarowe w osi X/Y/Z
- enkoder osi A/C
- oświetlenie robocze
- maszt sygnalizacyjny
- układ chłodzenia
- pistolet chłodziwa
- pistolet sprężonego powietrza
- pokrętło HR410
- interfejs USB / RJ45
- sterowanie Heidenhain TNC640
- funkcja DCM, kinematic
- wrzeciono chłodzone olejem
- skrzynka narzędziowa
- śrubowy wyrzutnik wiórów
- bębnowy magazyn narzędzi 20szt.
- śruby oraz podkładki poziomujące
- instrukcji obsługi w języku polskim
- deklaracja zgodności CE
Wyposażenie opcjonalne (płatne dodatkowo):
- chłodzenie przez wrzeciono
- sonda narzędzia
- sonda detalu
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 500 |
| Powierzchnia stołu (szerokość) | [mm] | 500 |
| Przesuw osi X | [mm] | 760 |
| Przesuw osi Y | [mm] | 610 |
| Przesuw osi Z | [mm] | 560 |
| Maks. obciążenie stołu | [kg] | 350 |
| Maks. rozmiar detalu | [mm] | 600x305 |
| Średnica otworu w stole roboczym | [mm] | 50 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 12x90° |
| Odległość wrzeciona od stołu | [mm] | 35~595 |
| Obrót osi A | [°] | 220 (±110) |
| Obrót osi C | [°] | 360 |
| Stożek wrzeciona | [-] | ISO40 |
| Prędkość wrzeciona | [obr/min] | 0 - 10000 |
| Prędkość wrzeciona (napęd bezpośredni) | [obr/min] | 0 - 12000 |
| Prędkość wrzeciona (elektrowrzeciono) | [obr/min] | 15000 - 20000 |
| Serwomotor FANUC (ciągła/30min KW) | [-] | 9/12 |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 30/30/24 |
| Posuw roboczy (X/Y/Z) | [m/min] | 10/10/10 |
| Posuw roboczy (A/C) | [obr/min] | 30/90 |
| Typ magazynu narzędzi | [-] | łańcuchowy |
| Pojemność magazynu narzędzi | [szt.] | 24/30/40 |
| Maks. średnica narzędzia | [mm] | 90/76 |
| Maks. długość narzędzia | [mm] | 250 |
| Maks. waga narzędzia | [kg] | 8 |
| Przyłącze elektryczne | [kVA] | 40 |
| Pojemność zbiornika chłodziwa | [l] | 300 |
| Ciśnienie sprężonego powietrza | [MPa] | 6 |
| Wymiary (DxSxW) | [mm] | 3150x2230x2560 |
| Waga | [kg] | 7100 |
